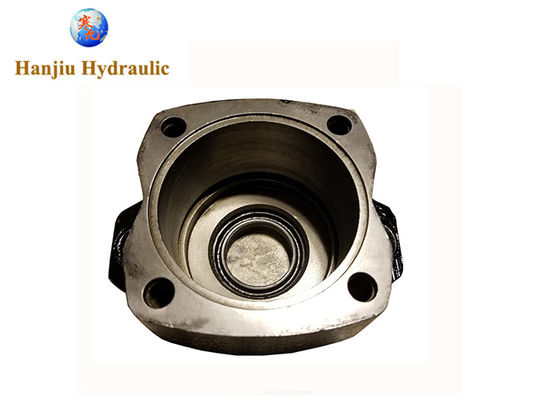

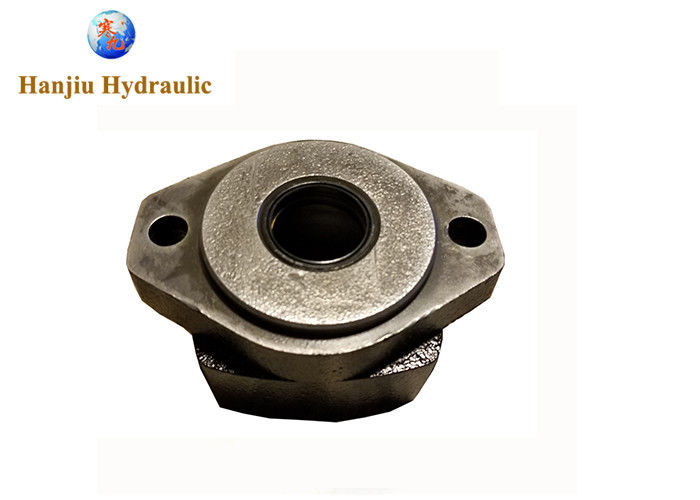

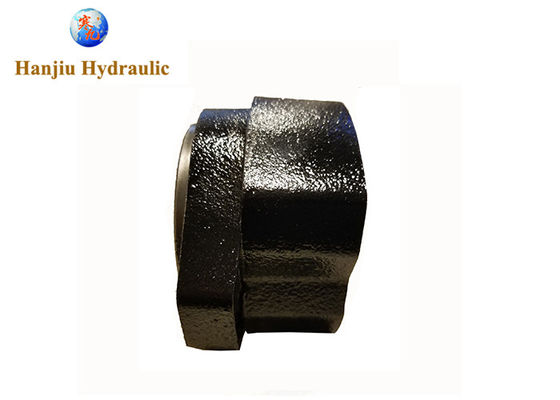

गेरोलर के लिए असर हाउसिंग एलएसएचटी सीई डिस्क वाल्व मोटर

असर हाउसिंग, 2000 सीरीज, एसएई ए, चार लिन 2000 सीरीज डिस्क वाल्व गेरोलर मोटर मरम्मत डिस्सेप्लर मैनुअल

disassembly

मरम्मत करते समय सफाई अत्यंत महत्वपूर्ण है a important
हाइड्रोलिक मोटर।साफ-सुथरी जगह पर काम करें।डिस्कनेक्ट करने से पहले
लाइनों, मोटर के बंदरगाह क्षेत्र को अच्छी तरह से साफ करें।प्रयोग करें
विदेशी सामग्री और मलबे को हटाने के लिए एक तार ब्रश
मोटर के बाहरी जोड़ों के आसपास।शाफ्ट की जाँच करें और
कुंजी स्लॉट, सभी निक्स, गड़गड़ाहट या तेज किनारों को हटा दें जो हो सकता है
शाफ्ट स्थापित करते समय असर वाले आवास मुहरों को नुकसान पहुंचाएं
और असर विधानसभा।डिस्सेप्लर शुरू करने से पहले
प्रक्रियाओं, मोटर के अंदर से तेल निकालें।

1. आउटपुट शाफ्ट के साथ मोटर को एक वाइस में रखें।
मोटर के बढ़ते निकला हुआ किनारा पर दबाना नहीं
निवास।अत्यधिक क्लैंपिंग दबाव का कारण होगा
विरूपण।क्लैंप करते समय, कुछ सुरक्षात्मक का उपयोग करें
उपकरण, जैसे विशेष नरम जबड़े, टुकड़े
कठोर रबर या बोर्ड का।
हालांकि सभी चित्र मोटर को एक दृष्टि से नहीं दिखाते हैं, हम
अनुशंसा करते हैं कि आप इस दौरान मोटर को विपरीत स्थिति में रखें
जुदा करना और फिर से जोड़ना।क्लैंपिंग का पालन करें
प्रक्रियाओं को पूरे मैनुअल में समझाया गया है

2. मोटर से 4 बोल्ट निकालें।

3. लिफ्ट वाल्व हाउसिंग सीधे ऊपर।अगर सावधानी से किया जाए तो
पिन, स्प्रिंग्स, बैलेंस रिंग असेंबली, और वाल्व विल
वाल्व प्लेट पर रहते हैं।

4. ७६,० [३.००] व्यास की सील को सावधानी से हटा दें remove
वाल्व आवास।
5. केस ड्रेन प्लग निकालें—सील के साथ, से
वाल्व आवास।
6. बैलेंस रिंग से 2 पिन और 2 स्प्रिंग निकालें
विधानसभा, चित्र 5 देखें।

7. बैलेंस रिंग असेंबली निकालें।
8. आंतरिक और बाहरी चेहरे की सील को हटा दें
संतुलन की अंगूठी।
9. वाल्व निकालें।

10. (ए) वाल्व प्लेट निकालें।
११. (ए) ७६,० [३.००] व्यास सील को . से हटा दें
वाल्व प्लेट।
12. (ए) वाल्व ड्राइव निकालें।

10. (बी) वाल्व ड्राइव और रिटेनिंग रिंग को हटा दें
११. (बी) वाल्व प्लेट और ७६.० [३.००] व्यास सील हटा दें
वाल्व प्लेट से
12. (बी) ड्राइव रिटेनर निकालें

13. गेरोलर को हटा दें।रोलर्स को अंदर रखना सुनिश्चित करें
बाहरी रिंग अगर वे ढीले हैं।
14. ड्राइव निकालें।
१५. ७६,० [३.००] व्यास की सील को से हटा दें
प्लेट पहनें, चित्र 7 देखें।

16. वियर प्लेट को हटा दें।
17. वियर प्लेट से शाफ्ट फेस सील को हटा दें।
१८. ७६,० [३.००] व्यास की सील को से हटा दें
बियरिंग का ढांचा।

19. शाफ्ट और बेयरिंग को हटाने के लिए आपको प्रेस की आवश्यकता हो सकती है
असर आवास से विधानसभा।(कुंजी होनी चाहिए
शाफ्ट को हटाने से पहले हटा दिया गया।)

20. शाफ्ट सील को हटाने के लिए एक छोटे स्क्रूड्राइवर का प्रयोग करें,
बैक-अप वॉशर और असर से बहिष्करण मुहर
आवास, चित्र 10 देखें। बोर को नुकसान न पहुंचाएं
आवास।
एन नोट: शाफ्ट और असर असेंबली के अलग-अलग हिस्से नहीं हैं
अलग से बेचा गया।एक इकाई के रूप में बदलें।
