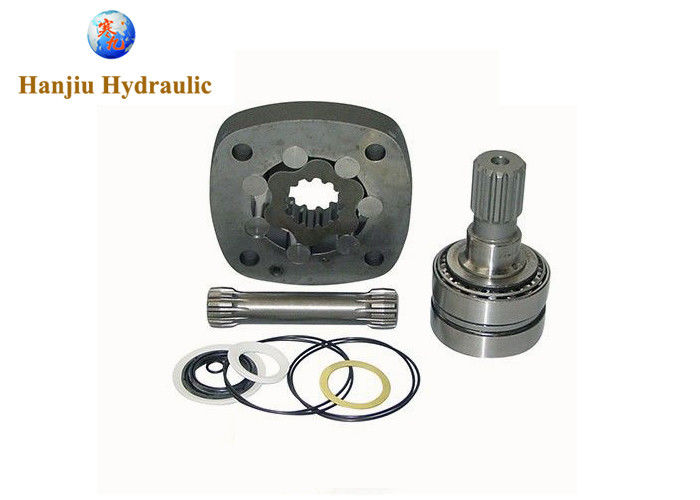

हाइड्रोलिक मोटर रिप्लेसमेंट पार्ट, चार लिन 2000 सीरीज डिस्क वाल्व गेरोलर मोटर रिपेयर रीअसेंबल मैनुअल

दुबारा जोड़ना

सभी संभोग सतहों की जाँच करें।किसी भी हिस्से को बदलें जिसमें
खरोंच या गड़गड़ाहट जो रिसाव का कारण बन सकती है।सभी धातु साफ करें
स्वच्छ विलायक में भागों।हवा से सुखाएं।सूखा पोंछे नहीं
कपड़े या कागज़ के तौलिये के साथ क्योंकि लिंट या अन्य पदार्थ कर सकते हैं
हाइड्रोलिक सिस्टम में प्रवेश करें और नुकसान पहुंचाएं।उपयोग ना करें
एक मोटा धैर्य या इन भागों को फाइल करने या पीसने की कोशिश करें।चारों ओर देखें
गड़गड़ाहट, निक्स के लिए शाफ्ट का कीवे और चम्फर्ड क्षेत्र
या तेज किनारों जो असर वाले आवास को फिर से जोड़ने पर मुहरों को नुकसान पहुंचा सकते हैं।
एन नोट: सभी सीलों (स्थापना से पहले) को पेट्रोलियम जेली जैसे वैसलीन से लुब्रिकेट करें।नई मुहरों का प्रयोग करें जब
इस मोटर को फिर से जोड़ना।के लिए भागों की सूची (6-129) देखें
उचित सील किट संख्या।

21. बाहरी बोर में एक्सक्लूजन सील लगाने के लिए प्रेस का प्रयोग करें
बियरिंग का ढांचा।सील का होंठ बाहर की ओर होना चाहिए।ले देख
चित्र 11. यदि कोई प्रेस उपलब्ध नहीं है तो प्लास्टिक का उपयोग करें या
रबर हथौड़ा, सावधान रहना कि नुकसान या मुर्गा न हो
बोर में सील।

22. बैक-अप वॉशर को सील बोर में रखें।शाफ्ट सील रखें
इंस्टॉलेशन टूल (600496) पर और सील को दबाएं
आवास की सील बोर।
23. क्लैंप हाउसिंग में, चित्र 1 देखें।
24. शाफ्ट के ऊपर सुरक्षात्मक गोली (नीचे नोट देखें) रखें।
पेट्रोलियम जेली को धूल के भीतरी व्यास पर लगाएं और
शाफ्ट सील।शाफ्ट को स्थापित करने के लिए आपको एक प्रेस की आवश्यकता हो सकती है और
असर विधानसभा।शाफ्ट सील को विकृत न करें।खराब करना
इस सील के कारण रिसाव होगा।
एननोट: नोट: बुलेट (६००४६५), १ इंच व्यास के लिए।शाफ्ट,
उपलब्ध - विशेष आदेश द्वारा।दूसरे पर टेप का प्रयोग करें
जवानों को काटने से रोकने के लिए शाफ्ट।
२५. ७६,० [३.००] व्यास की सील पर पेट्रोलियम जेली लगाएँ।
असर वाले आवास में सील स्थापित करें।
26. संरेखण स्टड पुन: संयोजन में बहुत सहायक हो सकते हैं
मोटर की।विशेष उपकरण सूची पृष्ठ 2 देखें। यदि आप
स्टड का उपयोग करें, असर वाले आवास में तिरछे विपरीत 2 स्टड स्थापित करें।

27. दिखाए गए अनुसार पहनने की प्लेट में शाफ्ट फेस सील स्थापित करें
चित्र 11 में। सील को विकृत न करें।
28. पहनने की प्लेट स्थापित करें, चित्र 11 देखें।
२९. ७६,० [३.००] पर पेट्रोलियम जेली की एक हल्की फिल्म लगाएँ।
व्यास सील और पहनने की प्लेट में सील स्थापित करें।
30. ड्राइव को आउटपुट शाफ्ट में स्थापित करें।
31. गेरोलर के बाहर पायदान को के साथ संरेखित करें
पहनने की प्लेट पर पायदान।के खिलाफ गेरोलर स्थापित करें
पहनने की थाली।रोलर्स को अंदर रखना सुनिश्चित करें
बाहरी रिंग अगर वे ढीले हैं।
32. गेरोलर में वाल्व ड्राइव स्थापित करें।
NNote: इस समय इंस्टालेशन में समय के 3 चरण शामिल हैं
मोटर की।समय आउटपुट शाफ्ट के घूर्णन की दिशा निर्धारित करता है।
समय भागों में शामिल हैं:
1. गेरोलर
2. वाल्व ड्राइव
3. वाल्व प्लेट
4. वाल्व

समय चरण # 1 — में सबसे बड़ी खुली जेब का पता लगाएँ
गेरोलर और इसे गेरोलर के बाहरी किनारे पर चिह्नित करें।
33. पेट्रोलियम जेली की एक हल्की फिल्म को 76,0 [3.00] पर लागू करें।
व्यास सील।वाल्व प्लेट के खांचे में सील स्थापित करें।

34. वाल्व प्लेट के बाहर की तरफ पायदान को संरेखित करें
गेरोलर पर पायदान जैसा कि चित्र 12 में दिखाया गया है।
समय चरण # 2 — वाल्व में खुलने वाले स्लॉट का पता लगाएँ
प्लेट जो की सबसे बड़ी खुली जेब के अनुरूप है
गेरोलर।
समय चरण # ३ — के किनारे के किसी एक उद्घाटन का पता लगाएँ
वाल्व और इस उद्घाटन को खुले स्लॉट के साथ संरेखित करें
वाल्व प्लेट जो largest की सबसे बड़ी खुली जेब के अनुरूप है
गेरोलर।वाल्व को दक्षिणावर्त घुमाकर तब तक स्थापित करें जब तक
रीढ़ के दांत संलग्न होते हैं (1/2 रीढ़ की हड्डी अधिकतम।)।यह प्रदान करेगा
जैसा कि चित्र 13 में दिखाया गया है, दबाव डालने पर उचित घुमाव।

35. में स्थित छिद्रों में 2 स्प्रिंग और 2 पिन स्थापित करें
वाल्व हाउसिंग का बोर, जैसा कि चित्र 14 में दिखाया गया है।
३६. पेट्रोलियम जेली की एक हल्की फिल्म को ७६,० [३.००] पर लागू करें
व्यास सील।वाल्व आवास में सील स्थापित करें।
37. इनर और आउटर फेस सील्स पर पेट्रोलियम जेली लगाएं।
चित्र 15 में दिखाए अनुसार बैलेंस रिंग पर सील स्थापित करें।

महत्वपूर्ण: में दिखाए गए पदों में फेस सील स्थापित करें
चित्र 15, या मोटर ठीक से काम नहीं करेगा।ऐसा न करें
चेहरे की मुहरों को बल देना या मोड़ना।इन मुहरों को कोई नुकसान होगा
मोटर के संचालन को प्रभावित करते हैं।

38. बैलेंस रिंग में पिन नॉच को बोर में पिन के साथ संरेखित करें
वाल्व आवास।वाल्व में बैलेंस रिंग असेंबली स्थापित करें
आवास।

39. वाल्व हाउसिंग के बंदरगाह के माध्यम से अपनी उंगली डालें।
बैलेंस रिंग के किनारे पर दबाव लागू करें जैसा कि में दिखाया गया है
चित्रा 16. वाल्व हाउसिंग होने तक रिंग को स्थिति में रखें
वाल्व प्लेट के खिलाफ जगह में (चित्र 17 देखें)।
एन नोट: वाल्व प्लेट पर वाल्व हाउसिंग स्थापित करने के बाद
उचित प्लेसमेंट के लिए जाँच करें।वाल्व पर नीचे पुश करें
आवास।आपको थोड़ी वसंत क्रिया मिलनी चाहिए। प्राप्त करें
मामूली वसंत क्रिया।
