उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | कच्चा लोहा | वारंटी: | 12-18 महीने |
|---|---|---|---|
| डीसी वैकल्पिक: | 12 वी, 24 वी | प्रवाह: | 80 एल / मिन |
| तेल बंदरगाह: | जी1/2,जी3/8,7/8-14यूएनएफ | प्रमाणपत्र: | आईएसओ 9001 |
| प्रमुखता देना: | Z80 मोनोब्लॉक नियंत्रण वाल्व,6 रोल मोनोब्लॉक नियंत्रण वाल्व,विद्युत मोनोब्लॉक नियंत्रण वाल्व |
||

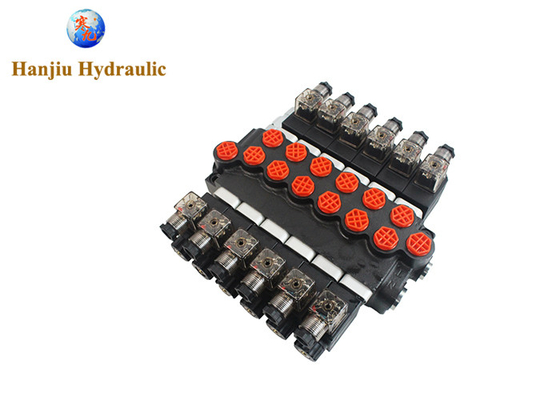

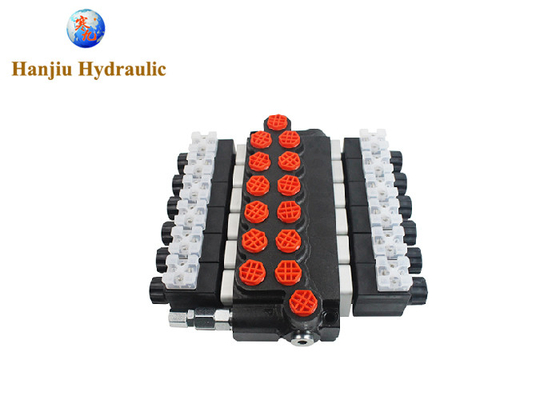

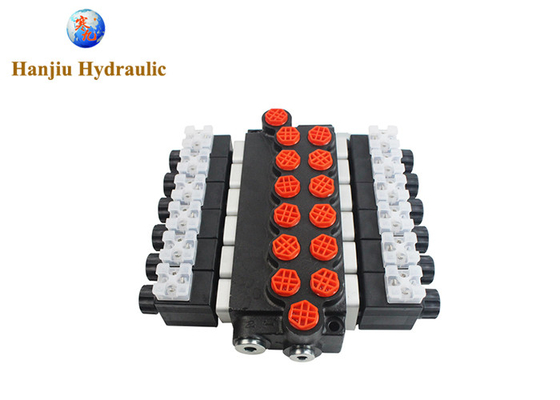

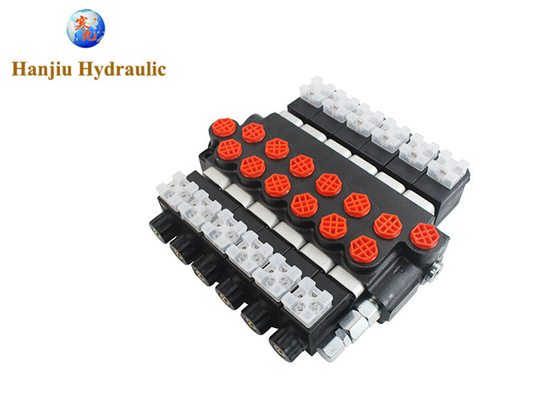

पी 80 हाइड्रोलिक मोनोब्लॉक नियंत्रण वाल्व 6 स्पूल के साथ, खुला केंद्र विद्युत वाल्व Z80 सोलेनोइड वाल्व
विनिर्देशः
| पैरामीटर | मूल्य |
| कार्य खंडों की संख्या | 1 से 7 तक |
| अधिकतम कार्य दबाव | 315 बार |
| परिचालन दबाव | 210 बार |
| नामित प्रवाह | 50 लीटर/मिनट |
| कार्य तापमान | -30 ° से + 50 ° से |
| तरल पदार्थ की चिपचिपाहट | 20 से 400 मिमी तक2/ s |
| तरल पदार्थ का तापमान | -20 ° से + 70 ° से |
| निस्पंदन | ग्रेड 9 NAS1638 |
| आपूर्ति वोल्टेज / बिजली की खपत | 12VDC * / 36W और 24VDC * / 29W |
| स्विचिंग आवृत्तिअधिकतम | 15,000 बार प्रति घंटे |
| कार्य चक्र | १००% |
| मोनोब्लॉक सोलेनोइड कंट्रोल वाल्व | |||||||||
| कोड | अनुभाग | कॉइल | अधिकतम प्रवाह | बंदरगाह का आकार | अधिकतम दबाव | टैंक | |||
| नहीं। | वीडीसी | (एल/मिनट) | पी | ए | बी | टी | (बार) | दबाव (बार) | |
| 1Z80 A ES3 | 1 | 12V, 24V | 80 | 1/2 ′′ ′′ 1/2 ′′ ′′ 1/2 " ′′ 3/4 " | 250 | 50 | |||
| 02Z80 AA ES3 | 2 | 12V, 24V | 80 | 250 | 50 | ||||
| 03Z80 AAA ES3 | 3 | 12V, 24V | 80 | 250 | 50 | ||||
| 04Z80 AAAA ES3 | 4 | 12V, 24V | 80 | 250 | 50 | ||||
| 05Z80 AAAAA ES3 | 5 | 12V, 24V | 80 | 250 | 50 | ||||
| 06Z80 AAAAAA ES3 | 6 | 12V, 24V | 80 | 250 | 50 | ||||
पोर्ट थ्रेड
| बीएसपी धागा | मीट्रिक धागा | यूएस मानक यूएनएफ धागा | अमेरिकी मानक एनटीपी धागा | ||||
| कोड | धागे का आकार | कोड | धागे का आकार | कोड | धागे का आकार | कोड | धागे का आकार |
| G04 | G1/4 | एम16 | M16X1.5 | यू10 | 5/8-12UNF | N06 | एनपीटी3/8 |
| G06 | G3/8 | एम18 | M18X1.5 | U12 | 3/4-16UNF | N08 | एनपीटी1/2 |
| G08 | G1/2 | एम20 | M20X1.5 | यू14 | 7/8-14यूएनएफ | N12 | एनपीटी3/4 |
| G12 | G3/4 | एम22 | M22X1.5 | यू16 | 1-12UNF | ||
हाइड्रोलिक वाल्वहाइड्रोलिक प्रणाली में एक बहुत ही महत्वपूर्ण भूमिका निभाते हैं, और इसकी मुख्य भूमिका हाइड्रोलिक प्रणाली में तेल की दिशा, दबाव और प्रवाह को नियंत्रित करना है। आइए हाइड्रोलिक वाल्वों की भूमिका पर एक नज़र डालेंः
1. नियंत्रण दिशा: दिशा नियंत्रण वाल्व, जैसे कि चेक वाल्व और रिवर्स वाल्व, प्रणाली में तेल की प्रवाह दिशा निर्धारित कर सकते हैं,ताकि हाइड्रोलिक एक्ट्यूएटर (जैसे हाइड्रोलिक सिलेंडर या हाइड्रोलिक मोटर्स) पूर्व निर्धारित क्रिया आवश्यकताओं के अनुसार चल सकें.
2. दबाव को समायोजित करें: दबाव नियंत्रण वाल्व, जैसे राहत वाल्व, दबाव घटाने वाला वाल्व, आदि, हाइड्रोलिक प्रणाली में दबाव को विनियमित और नियंत्रित कर सकते हैं,यह सुनिश्चित करें कि प्रणाली एक सुरक्षित और स्थिर दबाव सीमा के भीतर काम करता है, और साथ ही उपकरण को बहुत अधिक या बहुत कम दबाव के कारण क्षतिग्रस्त होने या असामान्य रूप से काम करने से रोकें।
3. प्रवाह दर को समायोजित करें: प्रवाह नियंत्रण वाल्व, जैसे थ्रॉटल वाल्व, गति नियंत्रण वाल्व, आदि, हाइड्रोलिक प्रणाली में प्रवाह दर को नियंत्रित कर सकते हैं,ताकि एक्ट्यूएटर की गति को नियंत्रित किया जा सके.
हाइड्रोलिक वाल्वहाइड्रोलिक प्रणालियों को जटिल गति नियंत्रण, सटीक स्थिति और स्थिर संचालन प्राप्त करने की अनुमति देता है।हाइड्रोलिक वाल्वों के प्रदर्शन और गुणवत्ता हाइड्रोलिक प्रणाली के समग्र प्रदर्शन और स्थिरता पर महत्वपूर्ण प्रभाव पड़ता हैइसलिए वास्तविक स्थिति के अनुसार सही हाइड्रोलिक वाल्व चुनना आवश्यक है।
हाइड्रोलिक वाल्वों के प्रकार
हाइड्रोलिक वाल्व क्या है
