उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद: | कम गति उच्च टोक़ मोटर | सामग्री: | कच्चा लोहा |
|---|---|---|---|
| विस्थापन: | 165 मिली/आर | गति: | 283-355 आरपीएम |
| टॉर्कः: | 307-422 एनएम | आउटपुट: | 8.9-15.7 किलोवाट |
| दबाव में गिरावट: | 14 - 19 एमपीए | फ्लैंज: | एसएई ए माउंट |
| शाफ़्ट: | 25.4MM शाफ़्ट | रोटेशन: | सीसीडब्ल्यू |
| प्रमुखता देना: | TE0165CN410AAAB पार्कर TE श्रृंखला मोटर,TE0165CN410AAAB पार्कर टीई मोटर,2 बोल्ट पार्कर टीई मोटर |
||

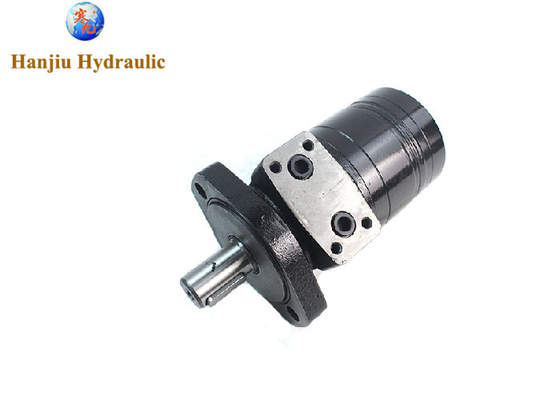

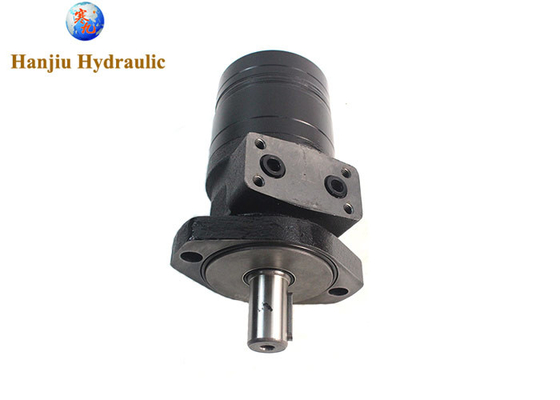

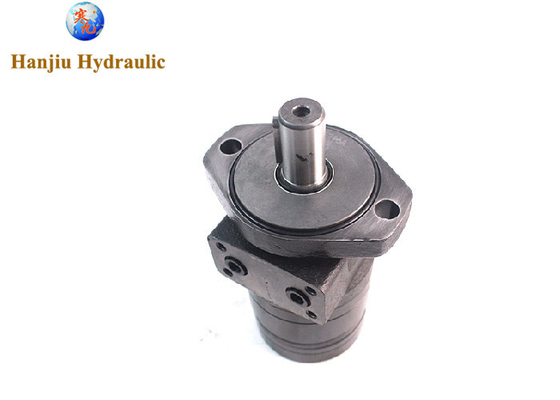

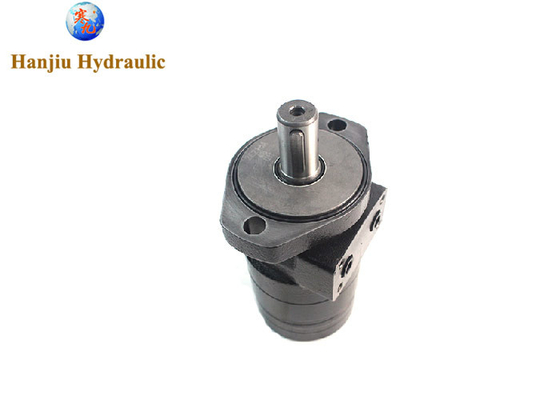

पार्कर टीई श्रृंखला मोटर TE0165CN410AAAB, 2 बोल्ट फ्लैंज शाफ्ट, 1" SAE समानांतर कुंजी, विविध पोर्ट धागे
त्वरित समीक्षा:
मॉडल संख्याः BME2-165-HM-A
विस्थापनः 165 मिलीलीटर/दिन
गति, 283-355 आरपीएम
टॉर्क, 307-422 एनएम
आउटपुट, 8.9-15.7 किलोवाट
दबाव में गिरावट, 14 - 29 एमपीए
फ्लैंज, चौकोर माउंट
शाफ्ट, 25.4 मिमी कुंजी शाफ्ट
रोटेशन, सीसीडब्ल्यू
विशेषताएं, सूट पार्कर TE0165CN410AAAB
यहाँ इसके तकनीकी विवरण हैंः
| प्रकार | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
| ज्यामितीय विस्थापन (cm3 /rev.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
| अधिकतम गति (आरपीएम) | cont. | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
| int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
| अधिकतम टोक़ (एन•एम) | cont. | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
| int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
| अधिकतम आउटपुट (किलोवाट) | cont. | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
| int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
| अधिकतम दबाव गिरावट (एमपीए) | cont. | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
| int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
| चोटी | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
| अधिकतम प्रवाह (एल/मिनट) | cont. | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
| int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 | |
एक योजना के पांच मुख्य भागहाइड्रोलिक प्रणालीइनमें शामिल हैंः
1पावर एलिमेंटः यह हाइड्रोलिक सिस्टम का "दिल" है, आमतौर पर हाइड्रोलिक पंप को संदर्भित करता है।इसका मुख्य कार्य मुख्य मोटर (जैसे इलेक्ट्रिक मोटर) द्वारा प्रदान की गई यांत्रिक ऊर्जा को परिवर्तित करना है।, आंतरिक दहन इंजन, आदि) में काम करने वाले द्रव की हाइड्रोलिक ऊर्जा में।
2एक्ट्यूएटर: यह भाग मुख्य रूप से हाइड्रोलिक मोटर है, जो काम करने वाले तरल की हाइड्रोलिक ऊर्जा को ड्राइविंग लोड की यांत्रिक ऊर्जा में परिवर्तित करता है।सामान्य कार्यवाहक हाइड्रोलिक सिलेंडर और हाइड्रोलिक मोटर हैं, जिनका उपयोग क्रमशः रैखिक गति और घूर्णी गति प्राप्त करने के लिए किया जाता है।
3नियंत्रण घटक: मुख्य रूप से विभिन्न हाइड्रोलिक नियंत्रण वाल्व जैसे दबाव नियंत्रण वाल्व, प्रवाह नियंत्रण वाल्व और दिशा नियंत्रण वाल्व शामिल हैं।इन वाल्वों का मुख्य कार्य दबाव को नियंत्रित और विनियमित करना हैहाइड्रोलिक प्रणाली के ट्रांसमिशन प्रदर्शन आवश्यकताओं को पूरा करने के लिए काम करने वाले द्रव के प्रवाह या प्रवाह की दिशा।
4सहायक घटक: इस भाग में ईंधन टैंक, तेल फिल्टर, कूलर, हीटर, संचय, तेल पाइप और पाइप जोड़ों, सीलिंग रिंग, त्वरित परिवर्तन जोड़ों, उच्च दबाव गेंद वाल्व, नली संयोजन शामिल हैं,दबाव मापने वाला जोड़, प्रेशर गेज, ऑयल लेवल गेज, ऑयल थर्मामीटर आदि. ये घटक हाइड्रोलिक सिस्टम में सहायक और सुरक्षात्मक भूमिका निभाते हैं, जिससे सिस्टम का सामान्य संचालन सुनिश्चित होता है।
5काम करने वाला माध्यम: हाइड्रोलिक तेल और इमल्शन। वे न केवल ऊर्जा के वाहक हैं, बल्कि हाइड्रोलिक सिस्टम की स्थिति की निगरानी और दोष निदान के लिए सूचना वाहक भी हैं।आम तौर पर उपयोग किए जाने वाले हाइड्रोलिक तेलों में खनिज तेल शामिल हैं, पशु और वनस्पति वसा और पायस।
हाइड्रोलिक प्रणाली का कार्य सिद्धांत हैः हाइड्रोलिक पंप तेल टैंक से तरल को चूसेगा, दबाव के माध्यम से हाइड्रोलिक वाल्व में तरल भेजता है,हाइड्रोलिक वाल्व तरल की प्रवाह दिशा और दबाव को नियंत्रित करता है, और फिर हाइड्रोलिक सिलेंडर (या हाइड्रोलिक मोटर) में तरल भेजता है,और हाइड्रोलिक सिलेंडर (या हाइड्रोलिक मोटर) संबंधित कार्य को पूरा करने के लिए यांत्रिक ऊर्जा में तरल के दबाव को परिवर्तित करता हैकाम पूरा होने के बाद, अगले कार्य चक्र की तैयारी में हाइड्रोलिक टैंक में वापस बहने के लिए हाइड्रोलिक वाल्व द्वारा द्रव को नियंत्रित किया जाता है।
हाइड्रोलिक सिस्टमरक्षा उद्योग, मशीन टूल्स उद्योग, धातु उद्योग, ऑटोमोबाइल उद्योग, वस्त्र उद्योग और जहाज निर्माण उद्योग सहित विभिन्न प्रकार के अनुप्रयोग हैं।हाइड्रोलिक ट्रांसमिशन और नियंत्रण प्रौद्योगिकी का व्यापक रूप से नौसेना के हथियारों और उपकरणों में उपयोग किया गया है, राष्ट्रीय रक्षा उद्योग में भूमि और वायु सेना, पीसने की मशीनें, ड्रिलिंग मशीनें, फ्रिलिंग मशीनें और मशीन टूल्स उद्योग में प्लेनर्स,और मोटर वाहन उद्योग में हाइड्रोलिक ऑफ-रोड वाहन और हाइड्रोलिक डंप वाहन.
