ओएसपीसी 101एस एचकेयूएस स्टीयरिंग यूनिट लोड सेंसिंग फंक्शन के साथ 160cc 1/2 Bsp पोर्ट 21mpa रिलीफ वाल्व

आपका स्वागत है!
चीन से हाइड्रोलिक स्टीयरिंग यूनिट निर्माता विभिन्न अनुप्रयोगों के लिए उच्च प्रदर्शन दिशात्मक नियंत्रण इकाई में विशेषज्ञता
उदाहरण के लिए, इंजीनियरिंग, निर्माण, कृषि, वानिकी आदि,फोर्कलिफ्ट, लोडर, एक्सकेवेटर
भागीदारों में OEM, हाइड्रोलिक आयातक, हाइड्रोलिक वितरक शामिल हैं

कृपया नीचे उत्पाद का परिचय देखें:

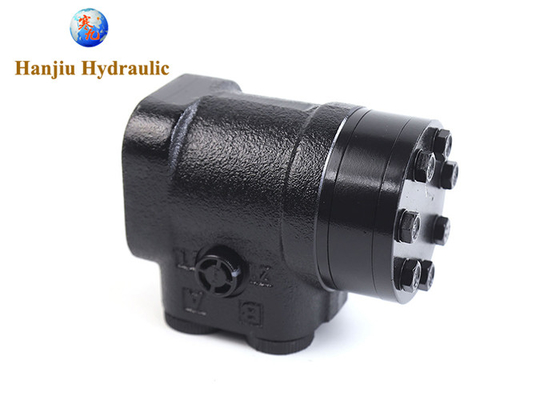

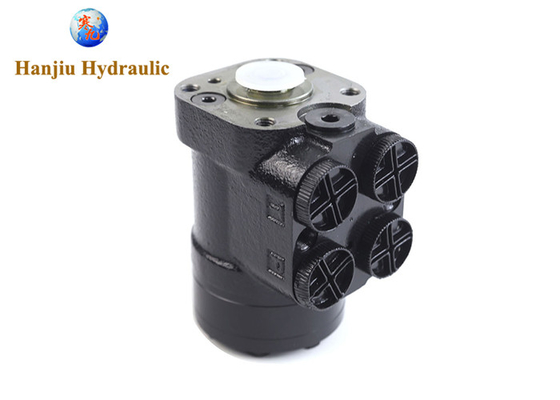

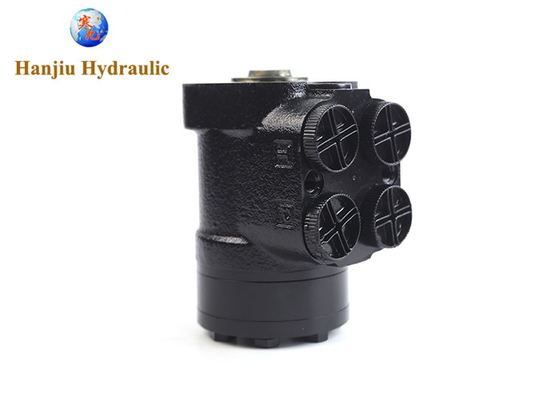

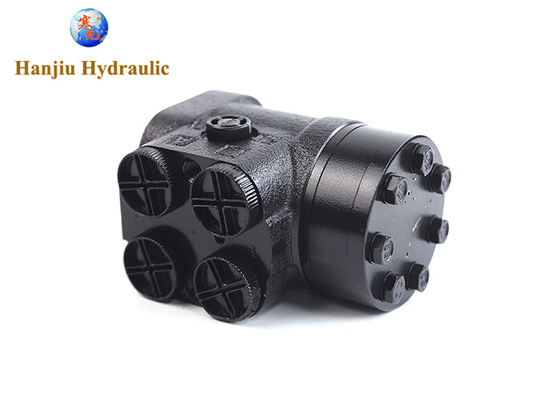

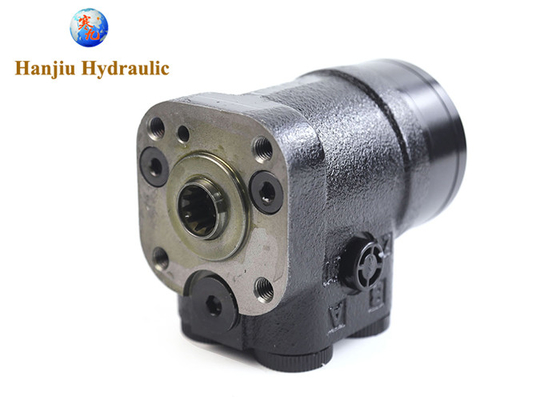

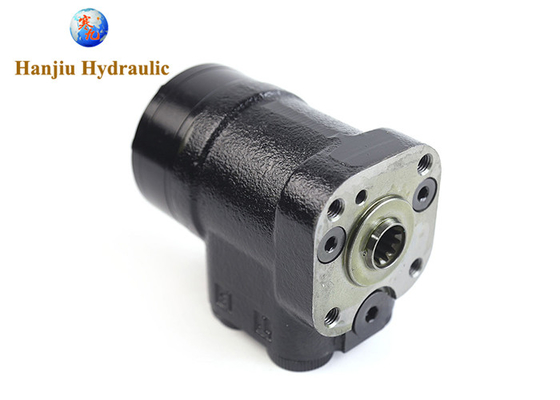

ओएसपीसी 101एस एचकेयूएस स्टीयरिंग यूनिट लोड सेंसिंग फंक्शन के साथ, 160 सीसी, 1/2 बीएसपी पोर्ट, 21 एमपीए रिलीफ वाल्व

त्वरित समीक्षा:

101S-5T-160-16-E

मोबाइल डिवाइस दिशा नियंत्रण प्रणाली पर लागू होता है

विस्थापन 160 ml/r, सुरक्षा वाल्व 16 Mpa

101S श्रृंखला वाल्वों के बारे मेंः

विशेषताएं:

अधिक श्रृंखलाएं उपलब्ध हैंः

101 ((S)-5 ((T) ((TE) ((L) ((E) ((TX) श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर का उपयोग लोड सेंसिंग स्टीयरिंग सिस्टम में किया जाता है।
101S-5, 101S-5L, और 101S-5E श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर सभी प्लेट कनेक्शन मोड में हैं, और पीवीएफ* प्रकार के प्राथमिकता वाल्व के साथ प्लेट कनेक्शन के बाद उपयोग किए जाते हैं।101S-5L श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर LL बंदरगाह पर LS बंदरगाह के दबाव संकेत बाहर ले जाता है और विद्युत नियंत्रण प्रणाली के लिए संकेत प्रसारित करता है; 101S-5E श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर EL बंदरगाह पर तेल बंदरगाह ए या बी के दबाव संकेत बाहर ले जाता है, विद्युत नियंत्रण प्रणाली के लिए संकेत प्रेषित करने के लिए। 101S-5T,101S-5TE श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर पाइप से जुड़े होते हैं और PVL* या DYXL के साथ उपयोग किए जाते हैं, YXL प्राथमिकता वाल्व. 101S-5TE श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर EL इंटरफेस पर A या B तेल पोर्ट के दबाव संकेत को बाहर लाता है, और संकेत को विद्युत नियंत्रण प्रणाली में प्रसारित करता है।101-5T श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर पाइप से जुड़ा हुआ है, और पाइप कनेक्शन के बाद DYXL और YXL प्राथमिकता वाल्व के साथ इस्तेमाल किया जाना चाहिए, और सिस्टम सुरक्षा वाल्व प्राथमिकता वाल्व पर सेट है।जब 101-5TX श्रृंखला पूर्ण हाइड्रोलिक स्टीयरिंग गियर तटस्थ स्थिति में हैइस प्रकार के स्टीयरिंग गियर का उपयोग एलएफए और एलएफबी प्रवाह प्रवर्धक वाल्वों के साथ किया जाता है।

BZZ श्रृंखलाः
पूर्ण हाइड्रोलिक स्टीयरिंग गियर का व्यापक रूप से इंजीनियरिंग वाहन स्टीयरिंग और जहाज स्टीयरिंग में उपयोग किया जाता है। इसके माध्यम से चालक कम हेरफेर बल के साथ अधिक स्टीयरिंग बल नियंत्रण प्राप्त कर सकता है,और यह प्रदर्शन में सुरक्षित और विश्वसनीय हैBZZ1, BZZ2, BZZ3 श्रृंखला के पूर्ण हाइड्रोलिक स्टीयरिंग गियर्स में निम्नलिखित विशेषताएं हैंःयांत्रिक इंटरलॉकिंग उपकरणों का उन्मूलन मुख्य इंजन की लागत को कम कर सकता है और एक विश्वसनीय और हल्के संरचना प्रदान कर सकता है; लचीला और श्रम-बचत संचालन; जब इंजन बंद है, यह आपातकालीन मैनुअल स्टीयरिंग का एहसास कर सकते हैं; टॉर्क लगातार नियंत्रित किया जा सकता है और steplessly घुमाया;यह नियंत्रण सर्किट और मुख्य इंजन आकार के लिए विकल्पों की एक विस्तृत श्रृंखला प्रदान करता है; इसे विभिन्न प्रकार के स्टीयरिंग ऑयल पंप और हाइड्रोलिक स्टीयरिंग सिस्टम से जोड़ा जा सकता है।

TLF समाक्षीय प्रवाह प्रवर्धक स्टीयरिंग गियर और BZZ5 लोड सेंसिंग स्टीयरिंग गियर दोनों लोड सेंसिंग स्टीयरिंग नियंत्रण घटक हैं। लोड सेंसिंग स्टीयरिंग सिस्टम में,जब तक दोनों उत्पादों का विस्थापन समान हैहालांकि, जब TLF प्रकार के समाक्षीय प्रवाह प्रवर्धक स्टीयरिंग गियर का उपयोग स्टीयरिंग नियंत्रण तत्व के रूप में किया जाता है,उसकी स्टीयरिंग विस्थापन स्टीयरिंग व्हील की इनपुट गति के साथ बदलती हैकम गति वाले स्टीयरिंग (स्टीयरिंग व्हील की गति 10rpm से कम) में स्टीयरिंग तत्व का प्रभावी विस्थापन मीटर किए गए विस्थापन के समान है।स्टीयरिंग व्हील की घूर्णन गति 10-40rpm के दायरे में है, और स्टीयरिंग व्हील की इनपुट गति की वृद्धि के साथ इसका प्रभावी विस्थापन बढ़ता है। जब स्टीयरिंग व्हील की इनपुट गति 40rpm से अधिक है,स्टीयरिंग एलिमेंट का प्रभावी विस्थापन मूल रूप से उसके कैलिब्रेटेड समकक्ष विस्थापन पर स्थिर हैयह विशेषता जोड़ वाले औद्योगिक वाहनों जैसे लोडर, मोटर ग्रेडर, लॉग ट्रेलर, ट्रैक्टर और विभिन्न छोटे वाहनों के स्टीयरिंग प्रदर्शन में अनूठे फायदे प्रदान करती है।TLF प्रकार के प्रवाह प्रवर्धक स्टीयरिंग गियर को अपनाया जाता है, और जब वाहन की ड्राइविंग प्रक्रिया के दौरान स्टीयरिंग व्हील को धीरे-धीरे घुमाया जाता है तो स्टीयरिंग व्हील को अत्यधिक सही नहीं किया जाएगा।जब वाहन की ड्राइविंग दिशा को जल्दी से बदलना आवश्यक हो, दिशा को तेजी से घुमाने के लिए स्टीयरिंग व्हील की इनपुट गति बढ़ाकर स्टीयरिंग प्रवाह को बढ़ाया जा सकता है।

बीएनएफ प्रकार के साइक्लोइडल रोटरी वाल्व टॉर्क एम्पलीफायर एक हाइड्रोलिक घटक है जो एक छोटे टॉर्क को इनपुट करता है और एक बड़ा आउटपुट टॉर्क प्राप्त करता है।यह मुख्य रूप से एक नियंत्रण घुमावदार वाल्व और एक cycloid पिनव्हील जाली जोड़ी से बना है. यह श्रम-बचत, लचीला, स्थिर, कॉम्पैक्ट संरचना, आसान स्थापना और उपयोग, आदि की विशेषताओं है। यह पहियों वाली मोबाइल मशीनरी के स्टीयरिंग सिस्टम में इस्तेमाल किया जा सकता है,बड़े मैनुअल गेट और अन्य मशीनरी जिन्हें बड़े टॉर्क नियंत्रण की आवश्यकता होती है.
नियंत्रण वाल्व एक खुला अंत संरचना है। जब स्टीयरिंग व्हील नहीं घूमती है, तेल नियंत्रण वाल्व के माध्यम से सीधे टैंक में वापस बहता है। जब स्टीयरिंग व्हील घुमाया जाता हैतेल का प्रवाह नियंत्रण वाल्व से साइक्लोइडल पिनव्हील जाल जोड़ी में प्रवेश करता है, हाइड्रोलिक ऊर्जा (दबाव, प्रवाह) को यांत्रिक ऊर्जा (टॉर्क, गति) में परिवर्तित करता है। आउटपुट गति स्टीयरिंग व्हील की घूर्णन गति के समान है। जब स्टीयरिंग व्हील घूर्णन बंद कर देता है, तो स्टीयरिंग व्हील के घुमाव की गति के बराबर है।नियंत्रण वाल्व साइक्लोइड पिन व्हील जाल जोड़ी को तेल की आपूर्ति बंद कर देता हैयदि तेल पंप क्षतिग्रस्त है और तेल की आपूर्ति नहीं कर सकता है, तो टॉर्क एम्पलीफायर एक यांत्रिक स्टीयरिंग गियर की तरह काम करता है, लेकिन कोई टॉर्क एम्पलीफिकेशन प्रभाव नहीं है।

एफजेड स्टीयरिंग कॉलम का प्रयोग हमारे कारखाने के स्टीयरिंग गियर के साथ किया जाता है, और उपयोगकर्ताओं के लिए चुनने के लिए कई विनिर्देश हैं।कंपनी के उत्पादों का उपयोग मुख्य रूप से कृषि मशीनरी के सहायक उपकरण के रूप में किया जाता है, निर्माण मशीनरी, इंजीनियरिंग वाहन, प्लास्टिक मशीनरी, मछली पकड़ने की मशीनरी, पेट्रोलियम मशीनरी आदि, जो पूरे देश में अच्छी तरह से बेचे जाते हैं और पूरी दुनिया में प्रसिद्ध हैं।

सहयोग पर चर्चा करने के लिए हमसे संपर्क करने के लिए आपका स्वागत है
