उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Type: | Hydraulic heavy disc Motor | सामग्री: | कच्चा लोहा |
|---|---|---|---|
| Max.torque(N.m): | cont.1160 N.m/int.1625 N.m | अधिकतम गति (आरपीएम): | निरंतर 382rpm/अंतर 570rpm |
| अधिकतम दबाव ड्रॉप: | निरंतर 20 एमपीए/अंतर 30 एमपीए | अधिकतम प्रवाह: | cont.150l/min/int.225l/min |
| प्रमुखता देना: | 6K-390 ईटन हाइड्रोलिक मोटर,612-1024 ईटन हाइड्रोलिक मोटर,क्षैतिज दिशात्मक ड्रिलिंग रिग ईटन मोटर |
||

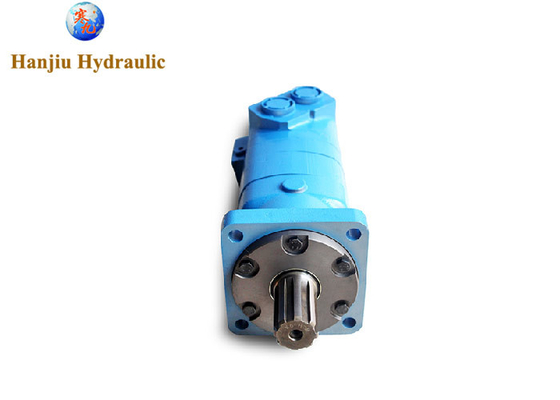

उत्पाद का विवरणः
612-1024== BMK6-390
विस्थापन:391.3cc
शाफ्टःस्प्लाइन शाफ्ट8D-42X36X7; L=77.2~79.6
बंदरगाहःM33X2;M14X1.5
मुख्य विनिर्देश
| प्रकार |
|
बीएमके6 200 |
बीएमके6 250 |
बीएमके6 315 |
बीएमके6 400 |
बीएमके6 500 |
बीएमके6 630 |
बीएमके6 800 |
बीएमके6 1000 |
|
| ज्यामितीय विस्थापन (cm3 /rev.) |
195.6 | 246.1 | 311.6 | 391.3 | 490.8 | 623 | 802.4 | 981.6 | ||
| मुख्य गति ((आरपीएम) |
cont. |
765 |
610 | 480 | 382 | 304 | 240 | 186 | 152 | |
| int. | 865 | 830 | 690 | 570 | 455 | 360 | 280 | 230 | ||
| अधिकतम टोक़ N.M. |
cont. |
565 | 710 | 920 | 1160 | 1445 | 1480 | 1580 | 1675 | |
| int. | 840 | 1080 | 1325 | 1625 | 1880 | 1890 | 1880 | 1860 | ||
| अधिकतम दबाव गिरावट (एमपीए) | cont. | 20 | 20 | 20 | 20 | 20 | 17.5 | 14 | 14 | |
| int. | 30 | 30 | 30 | 30 | 27.5 | 22.5 | 15.5 | 14 | ||
| वजन (किलो) | 26.3 | 26.8 | 27.3 | 28 | 28.8 | 29.6 | 30.5 | 32 | ||

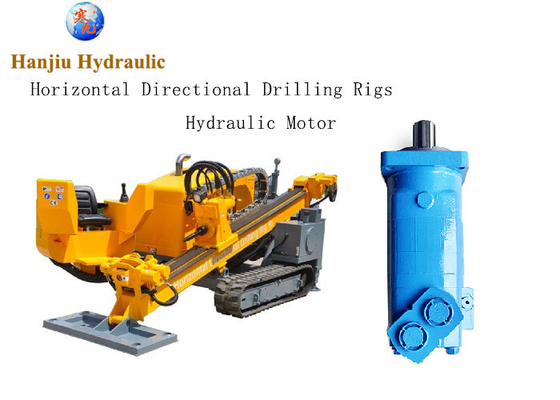

क्षैतिज दिशात्मक ड्रिलिंग (HDD) रिग में हाइड्रोलिक घटक
क्षैतिज दिशात्मक ड्रिलिंग (HDD) एक जटिल प्रक्रिया है जो विभिन्न कार्यों को करने के लिए हाइड्रोलिक सिस्टम पर बहुत निर्भर है। यहाँ शामिल प्रमुख हाइड्रोलिक घटकों का एक टूटना है
कोर हाइड्रोलिक घटक
हाइड्रोलिक पावर यूनिट (एचपीयू) प्रणाली का दिल, आवश्यक हाइड्रोलिक शक्ति प्रदान करता है। इसमें आम तौर पर एक डीजल इंजन या इलेक्ट्रिक मोटर होता है जो हाइड्रोलिक पंप को चलाता है।
हाइड्रोलिक पंप ये विभिन्न संचालन के लिए आवश्यक उच्च दबाव हाइड्रोलिक द्रव उत्पन्न करते हैं। पिस्टन पंप आमतौर पर उच्च दबाव क्षमताओं और दक्षता के कारण उपयोग किए जाते हैं।
हाइड्रोलिक सिलेंडरों का प्रयोग विभिन्न कार्यों के लिए किया जाता है जैसे कि ड्रिल रॉड का विस्तार और वापस लेना, मिट्टी पंप को नियंत्रित करना और पाइप लोडर को संचालित करना।
हाइड्रोलिक मोटर्स ड्रिल हेड या कीचड़ पंप के घूर्णन को शक्ति प्रदान करते हैं।
हाइड्रोलिक वाल्व हाइड्रोलिक द्रव के प्रवाह और दिशा को विभिन्न घटकों तक नियंत्रित करते हैं।
हाइड्रोलिक संचय हाइड्रोलिक ऊर्जा को दबाव के स्पाइक को कम करने और आपातकालीन शक्ति प्रदान करने के लिए संग्रहीत करता है।
हाइड्रोलिक तेल वह द्रव माध्यम जो पूरे तंत्र में शक्ति का संचार करता है।
हाइड्रोलिक फ़िल्टर घटक की सुरक्षा के लिए हाइड्रोलिक तेल से प्रदूषक निकालें।
हाइड्रोलिक नली और फिटिंग हाइड्रोलिक प्रणाली के विभिन्न घटकों को जोड़ती है।
हाइड्रोलिक घटकों के विशिष्ट अनुप्रयोग
ड्रिल रॉड PushPull हाइड्रोलिक सिलेंडर ड्रिल रॉड के विस्तार और वापस लेने को नियंत्रित करते हैं।
कीचड़ पंप हाइड्रोलिक मोटर्स कीचड़ पंपों को ड्रिलिंग द्रव को प्रसारित करने के लिए संचालित करते हैं।
पाइप लोडर ड्रिल पाइपों को संभालने के लिए पाइप लोडर को हाइड्रोलिक सिलेंडर और मोटर्स संचालित करते हैं।
स्टीयरिंग सिस्टम हाइड्रोलिक सिलेंडर या मोटर्स ड्रिल हेड को निर्देशित करने के लिए स्टीयरिंग तंत्र को नियंत्रित करते हैं।
एचडीडी हाइड्रोलिक्स में चुनौतियां
कठोर परिचालन परिस्थितियाँ ड्रिलिंग रिग्स को कीचड़, गंदगी और अत्यधिक दबाव का सामना करना पड़ता है।
उच्च दबाव की आवश्यकताएं हाइड्रोलिक प्रणालियों को ड्रिलिंग के दौरान उत्पन्न उच्च दबावों का सामना करना चाहिए।
विश्वसनीयता उपकरण का डाउनटाइम महंगा हो सकता है, इसलिए घटकों को विश्वसनीय होना चाहिए।
रखरखाव नियमित रखरखाव खराबी को रोकने और इष्टतम प्रदर्शन सुनिश्चित करने के लिए महत्वपूर्ण है।
एक क्षैतिज दिशात्मक ड्रिलिंग रिग में हाइड्रोलिक घटक
क्या आप HDD हाइड्रोलिक सिस्टम के एक विशिष्ट घटक या पहलू पर ध्यान केंद्रित करना चाहते हैं
मैं अधिक विस्तृत जानकारी या समस्या निवारण युक्तियाँ प्रदान कर सकते हैं
