उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | हाइड्रोलिक कक्षीय मोटर्स | विस्थापन: | 80सीसी,100सीसी,125सीसी,160सीसी |
|---|---|---|---|
| आवेदन: | कचरा ट्रक | सामग्री: | कच्चा लोहा |
| वाल्व प्रकार: | P80 | अधिकतम प्रवाह: | कॉन्ट 60/int.75 एल/मिनट |
| प्रमुखता देना: | P80 मोनोब्लॉक वाल्व,बीएमआर मोनोब्लॉक वाल्व,कचरा ट्रक हाइड्रोलिक सिस्टम मोनोब्लॉक वाल्व |
||
हांजियू प्रौद्योगिकी कचरा ट्रक के लिए हाइड्रोलिक ऑर्बिट मोटर और हाइड्रोलिक वाल्व आपूर्ति
ड्राइव मोटर प्रकार बीएमआर श्रृंखला मोटर, बीएमएसवाई श्रृंखला मोटर है
भी हाइड्रोलिक मोनोब्लॉक वाल्व, स्प्रिंग नियंत्रण और बंद नियंत्रण के साथ
दबाव 20-25Mpa है
मोटर का प्रकार
बीएमआर160:
विस्थापन:160cc
फ्लैंजः 2 बोल्ट फ्लैंज
शाफ्टः25 मिमी शाफ्ट
बंदरगाह: G1/2

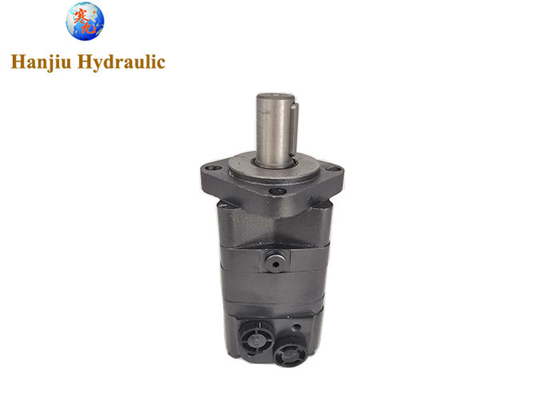

BMSY200:
विस्थापन:200cc
फ्लैंज:4 बोल्ट मानक फ्लैंज
शाफ्टः 32 मिमी कुंजी शाफ्ट
बंदरगाहःG1/2

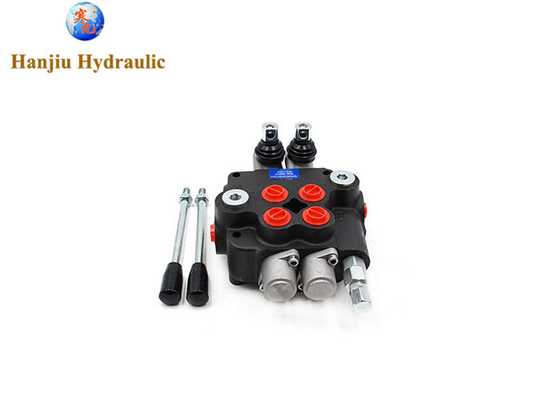

हाइड्रोलिक वाल्व
प्रकार:2P80
प्रवाह दरः80लिटर
दबाव:200bar
नियंत्रण प्रकारःरोक नियंत्रण
मुख्य विनिर्देशः
25 और 1 इंच और 1 इंच स्प्लिनेड और 28.56 कॉपर शाफ्ट के साथ बीएमआर के लिए तकनीकी डेटाः
| प्रकार | बीएमआर बीएमआरएस 36 |
बीएमआर बीएमआरएस 50 |
बीएमआर बीएमआरएस 80 |
बीएमआर बीएमआरएस 100 |
बीएमआर बीएमआरएस 125 |
बीएमआर बीएमआरएस 160 |
बीएमआर बीएमआरएस 200 |
बीएमआर बीएमआरएस 250 |
बीएमआर बीएमआरएस 315 |
बीएमआर बीएमआरएस 375 |
|
| ज्यामितीय विस्थापन (cm3/rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| अधिकतम गति (आरपीएम) | cont. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| अधिकतम टोक़ (एन.एम.) | cont. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| चोटी | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| अधिकतम आउटपुट (किलोवाट) | cont. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| अधिकतम दबाव गिरावट (एमपीए) | cont. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| चोटी | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| अधिकतम प्रवाह (एल/मिनट) | cont. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| वजन (किलो) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
हुक-आर्म कचरा ट्रकों में हाइड्रोलिक घटक
हुक-आर्म कचरा ट्रकों के कुशल संचालन के लिए हाइड्रोलिक सिस्टम आवश्यक हैं। ये सिस्टम कचरा कंटेनरों को उठाने, झुकाव और ट्रक पर लोड करने की शक्ति प्रदान करते हैं।
प्रमुख हाइड्रोलिक घटक
हाइड्रोलिक पंप यांत्रिक ऊर्जा को हाइड्रोलिक शक्ति में परिवर्तित करता है। आमतौर पर, उच्च विस्थापन पिस्टन पंप का उपयोग उठाने और झुकाव में शामिल भारी भार को संभालने के लिए किया जाता है।
हाइड्रोलिक सिलेंडर ये हुक बांह को उठाने, झुकाव और लॉक करने के लिए बल उत्पन्न करते हैं।
हुक आर्म सिलेंडर हुक आर्म को ऊपर उठाता और नीचे उतारता है।
टिल्ट सिलेंडर लोडिंग के लिए ट्रक चेसिस को झुकाता है।
लॉक सिलेंडर कचरा कंटेनर को हुक आर्म पर सुरक्षित करता है।
हाइड्रोलिक वाल्व हाइड्रोलिक तेल के प्रवाह और दिशा को नियंत्रित करते हैं। ट्रक के विभिन्न कार्यों को संचालित करने के लिए दिशात्मक नियंत्रण वाल्व का उपयोग किया जाता है।
हाइड्रोलिक संचय हाइड्रोलिक ऊर्जा को दबाव के स्पाइक को कम करने और आपातकालीन शक्ति प्रदान करने के लिए संग्रहीत करता है।
हाइड्रोलिक तेल वह द्रव माध्यम जो पूरे तंत्र में शक्ति का संचार करता है।
हाइड्रोलिक फ़िल्टर घटक की सुरक्षा के लिए हाइड्रोलिक तेल से प्रदूषक निकालें।
हाइड्रोलिक नली और फिटिंग हाइड्रोलिक प्रणाली के विभिन्न घटकों को जोड़ती है।
यह प्रणाली कैसे काम करती है
हुक आर्म को उठाना हुक आर्म सिलेंडर का विस्तार होता है, कंटेनर को संलग्न करने के लिए हुक आर्म को उठाते हुए।
ट्रक को झुकाव देना ट्रक के चेसिस को लोड और अनलोड करने में आसानी के लिए झुकाव सिलेंडर झुकाव देता है।
कंटेनर को लॉक करना लॉक सिलेंडर परिवहन के दौरान कंटेनर को हुक आर्म से सुरक्षित करता है।
कंटेनर को उतारना हुक आर्म सिलेंडर हुक आर्म को नीचे उतारता है, कंटेनर को छोड़ देता है।
हुक-आर्म कचरा ट्रक हाइड्रोलिक्स में चुनौतियां
कठोर परिचालन परिस्थितियाँ गंदगी, मलबे और विभिन्न मौसम स्थितियों के संपर्क में आना।
भारी भार कचरा कंटेनरों के वजन को संभालने के लिए घटकों को मजबूत होना चाहिए।
लगातार काम करना हाइड्रोलिक सिस्टम में लगातार चक्र होते हैं, जिसके लिए स्थायित्व की आवश्यकता होती है।
रखरखाव खराबी को रोकने के लिए नियमित निरीक्षण और द्रव परिवर्तन आवश्यक हैं।
हुकमार्क कचरा ट्रक में हाइड्रोलिक घटक
क्या आप हुक-आर्म कचरा ट्रक हाइड्रोलिक्स के एक विशिष्ट घटक या पहलू पर ध्यान केंद्रित करना चाहते हैं
मैं अधिक विस्तृत जानकारी या समस्या निवारण युक्तियाँ प्रदान कर सकता हूँ।
