उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पद: | हाइड्रोलिक वाल्व | सामग्री: | कच्चा लोहा |
|---|---|---|---|
| पर लागू: | टेलीस्कोपिक बूम फोर्क लिफ्ट | अटेरन: | 4 स्पूल |
| अधिकतम परिचालन दबाव: | 315 बार | नियंत्रण प्रकार: | मैन्युअल नियंत्रण प्रकार |
| प्रमुखता देना: | फोर्कलिफ्ट्स उच्च दबाव दिशा नियंत्रण वाल्व,उच्च दबाव दिशा नियंत्रण वाल्व,दिशात्मक नियंत्रण वाल्व उच्च दबाव |
||

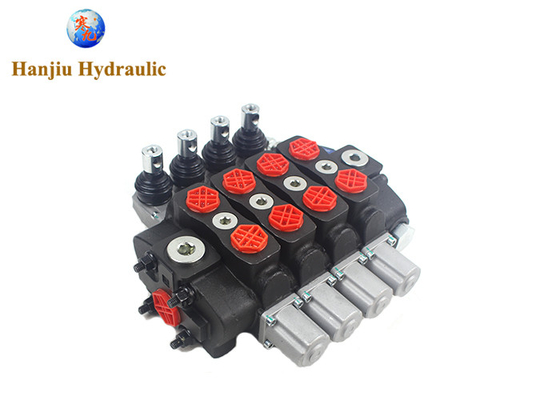

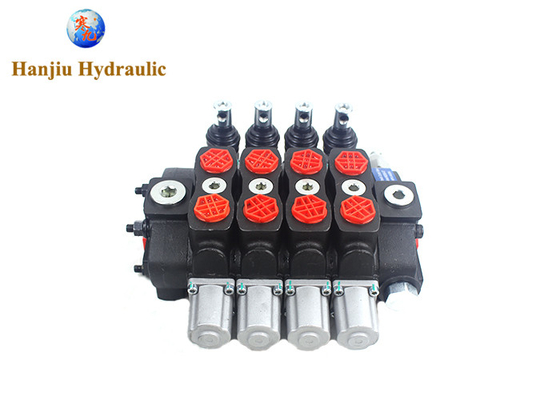

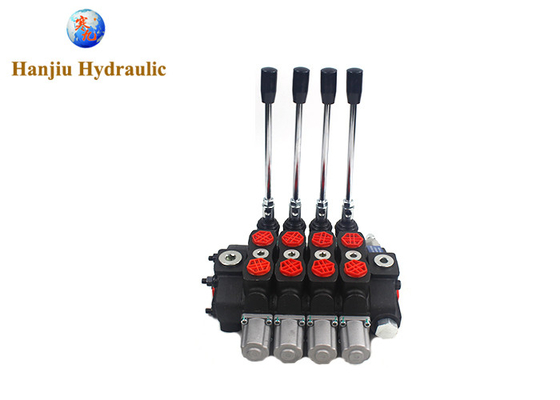

दूरबीन बूम फोर्कलिफ्ट के लिए वाल्वोइल एसडी8-4 उच्च दबाव दिशात्मक नियंत्रण वाल्व
HSSD श्रृंखला दिशात्मक नियंत्रण वाल्व, प्रवाह सीमा 30-400L/मिनट,
विभिन्न प्रवाह आवश्यकताओं को पूरा कर सकता है; इसकी कॉम्पैक्ट, भारी और सरल डिजाइन, खुले या बंद केंद्र हाइड्रोलिक प्रणालियों के लिए विभिन्न प्रकार के कार्य परिदृश्यों में इस्तेमाल किया जा सकता है; स्थिर प्रदर्शन,चुनने के लिए विभिन्न नियंत्रण विधियां
नियंत्रण प्रकारःमैनुअल, केबल, वायवीय,
इलेक्ट्रो-हाइड्रोलिक,सोलेनोइड आदि।
सर्किट प्रकार:समानांतर
आवेदनः
क्रेन, टेलीस्कोपिक बूम फोर्कलिफ्ट, बैक-हो-एक्सकेवेटर और कॉम्पैक्टर।
| प्रवाह दर | 80 लीटर |
| रोल की संख्या | 4 स्पूल |
| इनलेट सेक्शन वाल्व | साइड इनलेट, राहत वाल्व के साथ |
| राहत वाल्व सेट दबाव | 315बार |
| इनलेट पोर्ट का आकार | G3/8, G1/2, G3/4 |
| स्पूल का प्रकार | 3 पोजिटोन, दोहरी क्रिया |
| हैंडल साइड व्यवस्था | मानक प्रकार |
| स्पूल कैप साइड व्यवस्था | स्थिति, वसंत वापसी, मैनुअल नियंत्रण, रोक नियंत्रण, |
| कार्य खंड की व्यवस्था | मानक प्रकार |
| कार्य पोर्ट का आकार | G3/8, G1/2, G4/3, G1 |
| आउटलेट सेक्शन का प्रकार | शीर्ष आउटलेट, पक्ष |
| आउटलेट पोर्ट का आकार | G3/8, G1/2, G4/3, G1 |
फोर्कलिफ्ट हाइड्रोलिक कंट्रोल वाल्व - दिशात्मक नियंत्रण वाल्वों का कार्य द्रव को वांछित एक्ट्यूएटर में निर्देशित करने में सक्षम होना है।इन नियंत्रण वाल्वों में या तो कास्ट आयरन या स्टील से बने आवास में स्थित एक स्पूल शामिल है. स्पूल आवास के भीतर विभिन्न पदों पर स्लाइड करता है. स्पूल की स्थिति के आधार पर द्रव को निर्देशित करने वाले क्रॉसिंग ग्रूव और चैनल।
रोल केंद्र में स्थित है, वसंत के साथ जगह में मदद करता है। इस विशेष स्थिति में, आपूर्ति तरल पदार्थ अवरुद्ध किया जा सकता है और टैंक में वापस आ गया है। जब रोल एक तरफ फिसल जाता है,हाइड्रोलिक द्रव एक actuator के लिए निर्देशित किया जाता है और actuator से टैंक के लिए एक वापसी पथ प्रदान करता हैजब स्पूल को विपरीत दिशा में स्थानांतरित किया जाता है, तो आपूर्ति और वापसी मार्ग स्विच किए जाते हैं। एक बार स्पूल को केंद्र या तटस्थ स्थान पर लौटने की अनुमति दी जाती है, तो स्पूल को एक अलग दिशा में स्थानांतरित किया जाता है।एक्ट्यूएटर द्रव मार्ग अवरुद्ध हो जाते हैं, स्थिति में इसे लॉक.
दिशात्मक नियंत्रण आमतौर पर स्टैकेबल होने के लिए बनाया जाता है। उनमें आम तौर पर प्रत्येक हाइड्रोलिक सिलेंडर के लिए एक वाल्व और एक द्रव इनपुट होता है जो स्टैक में सभी वाल्वों को आपूर्ति करता है।
उच्च दबावों से निपटने और रिसाव को रोकने के लिए सहिष्णुता को बहुत कसकर बनाए रखा जाता है।रोल अक्सर आवास के अंदर एक रिक्ति नहीं कम से कम 25 मिमी या एक इंच के एक हजारवें होगावाल्व के अतिसंवेदनशील भागों को जाम करने और वाल्व को विकृत करने से बचने के लिए, वाल्व ब्लॉक को मशीन के फ्रेम पर 3 बिंदु पैटर्न के साथ लगाया जाएगा।
स्पूल की स्थिति को हाइड्रोलिक पायलट दबाव, यांत्रिक लीवर या सोलेनोइड द्वारा संचालित किया जा सकता है जो स्पूल को दाएं या बाएं धकेलते हैं।एक सील रोल के एक हिस्से को आवास के बाहर बाहर खड़े होने के लिए सक्षम बनाता है जहां यह आसानी से एक्चुएटर तक पहुंचता है.
मुख्य वाल्व ब्लॉक प्रवाह प्रदर्शन और क्षमता द्वारा दिशा नियंत्रण वाल्व के ढेर को नियंत्रित करता है। इनमें से कुछ वाल्व आनुपातिक होने के लिए डिज़ाइन किए गए हैं,वाल्व स्थिति के लिए एक आनुपातिक प्रवाह दर की तरहनियंत्रण वाल्व हाइड्रोलिक सर्किट के सबसे महंगे और संवेदनशील घटकों में से एक है।
