उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पद: | हाइड्रोलिक वाल्व | सामग्री: | कच्चा लोहा |
|---|---|---|---|
| पर लागू: | टेलीस्कोपिक बूम फोर्क लिफ्ट | अटेरन: | 5 स्पूल |
| अधिकतम परिचालन दबाव: | 315 बार | नियंत्रण प्रकार: | मैन्युअल नियंत्रण प्रकार |
| प्रमुखता देना: | हाइड्रोलिक दिशात्मक मैनुअल नियंत्रण वाल्व,खुदाई मशीनें हाइड्रोलिक दिशात्मक मैनुअल नियंत्रण वाल्व,दिशात्मक मैनुअल नियंत्रण वाल्व हाइड्रोलिक |
||

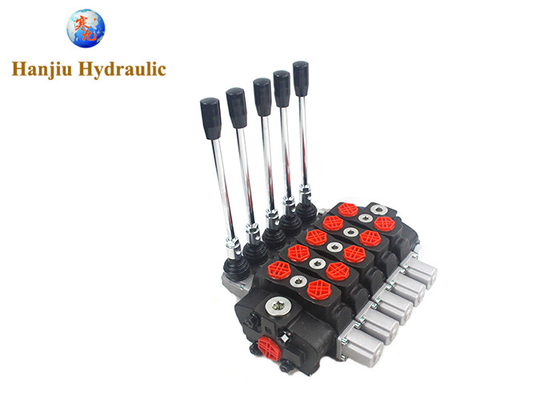

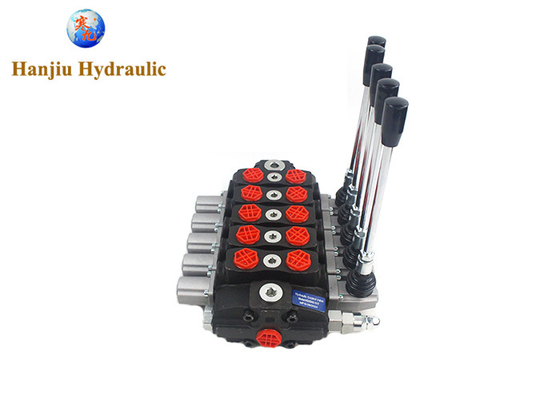

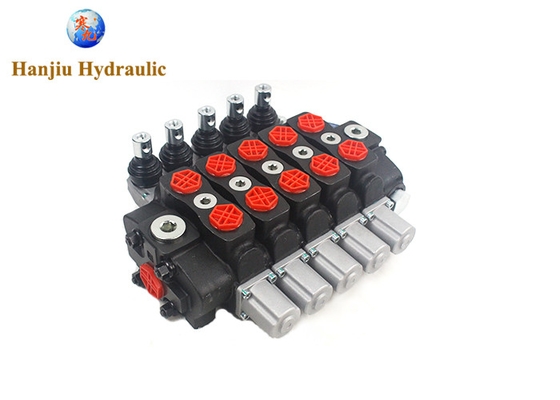

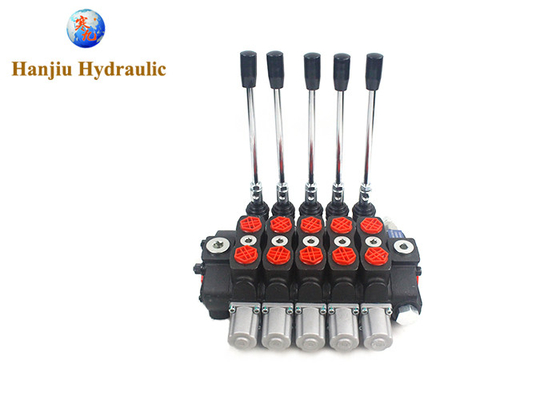

बैक-होग एक्सकवेटर हाइड्रोलिक स्पेयर पार्ट्स हाइड्रोलिक दिशात्मक मैनुअल नियंत्रण वाल्व SD8-5
HSSD श्रृंखला दिशात्मक नियंत्रण वाल्व, प्रवाह सीमा 30-400L/मिनट,
विभिन्न प्रवाह आवश्यकताओं को पूरा कर सकता है; इसकी कॉम्पैक्ट, भारी और सरल डिजाइन, खुले या बंद केंद्र हाइड्रोलिक प्रणालियों के लिए विभिन्न प्रकार के कार्य परिदृश्यों में इस्तेमाल किया जा सकता है; स्थिर प्रदर्शन,चुनने के लिए विभिन्न नियंत्रण विधियां
नियंत्रण प्रकारःमैनुअल, केबल, वायवीय,
इलेक्ट्रो-हाइड्रोलिक,सोलेनोइड आदि।
सर्किट प्रकार:समानांतर
आवेदनः
क्रेन, टेलीस्कोपिक बूम फोर्कलिफ्ट, बैक-हो-एक्सकेवेटर और कॉम्पैक्टर।
| प्रवाह दर | 80 लीटर/21 यूएस जीपीएम |
| रोल की संख्या | 5 स्पूल |
| इनलेट सेक्शन वाल्व | साइड इनलेट, राहत वाल्व के साथ |
| राहत वाल्व सेट दबाव | 315बार |
| इनलेट पोर्ट का आकार | G3/8, G1/2, G3/4 |
| स्पूल का प्रकार | 3 पोजिटोन, दोहरी क्रिया |
| हैंडल साइड व्यवस्था | मानक प्रकार |
| स्पूल कैप साइड व्यवस्था | स्थिति, वसंत वापसी, मैनुअल नियंत्रण, रोक नियंत्रण, |
| कार्य खंड की व्यवस्था | मानक प्रकार |
| कार्य पोर्ट का आकार | G3/8, G1/2, G4/3, G1 |
| आउटलेट सेक्शन का प्रकार | शीर्ष आउटलेट, पक्ष |
| आउटलेट पोर्ट का आकार | G3/8, G1/2, G4/3, G1 |
एहाइड्रोलिक वाल्वहाइड्रोलिक प्रणाली में द्रव के दबाव, प्रवाह और दिशा को नियंत्रित करने के लिए उपयोग किया जाने वाला एक तत्व है।
प्रथम, वर्गीकरण
1कार्य के अनुसार, इसे दबाव नियंत्रण वाल्व, प्रवाह नियंत्रण वाल्व और दिशात्मक नियंत्रण वाल्व में विभाजित किया जा सकता है। दबाव नियंत्रण वाल्व का उपयोग सिस्टम में दबाव को नियंत्रित करने के लिए किया जाता है,जैसे राहत वाल्व, दबाव घटाने वाले वाल्व, आदि। प्रवाह नियंत्रण वाल्व का उपयोग प्रणाली में प्रवाह को विनियमित करने के लिए किया जाता है, जैसे कि थ्रॉटल वाल्व, वेग नियंत्रण वाल्व, आदि।दिशा नियंत्रण वाल्वों का उपयोग तरल पदार्थों के प्रवाह की दिशा बदलने के लिए किया जाता हैजैसे कि चेक वाल्व, रिवर्स वाल्व आदि।
2संरचनात्मक रूप के अनुसार, इसे स्पूल वाल्व, पॉप वाल्व, बॉल वाल्व आदि में विभाजित किया जा सकता है।
दूसरा, कार्य सिद्धांत
हाइड्रोलिक वाल्वस्पूल और सीट के बीच सापेक्ष स्थिति को बदलकर हाइड्रोलिक तेल की प्रवाह दिशा, दबाव और प्रवाह को नियंत्रित करना।जब वाल्व कोर बाहरी नियंत्रण संकेतों (जैसे विद्युत चुम्बक) से प्रभावित होता है, यांत्रिक बल आदि) से संबंधित विस्थापन उत्पन्न होगा, जो हाइड्रोलिक प्रणाली के नियंत्रण को प्राप्त करने के लिए वाल्व पोर्ट के उद्घाटन और प्रवाह क्षेत्र को बदल देगा।
तीसरा, आवेदन का क्षेत्र
इसका व्यापक रूप से निर्माण मशीनरी, धातु विज्ञान उपकरण, खनन मशीनरी, इंजेक्शन मोल्डिंग मशीनरी, जहाजों, एयरोस्पेस और अन्य क्षेत्रों में उपयोग किया जाता है। उदाहरण के लिए, निर्माण मशीनरी में,हाइड्रोलिक वाल्वों उठाने को नियंत्रित करने के लिए प्रयोग किया जाता हैक्रेन के घुमावदार और घुमावदार; इंजेक्शन मोल्डिंग मशीनों में, मोल्ड क्लैंपिंग, इंजेक्शन, दबाव पैकिंग की प्रक्रियाओं को नियंत्रित करने के लिए हाइड्रोलिक वाल्व का उपयोग किया जाता है,और इंजेक्शन मोल्डिंग मशीनों के demolding.
चौथा, विशेषताएं
1उच्च नियंत्रण सटीकताः यह हाइड्रोलिक प्रणाली के दबाव, प्रवाह और दिशा को सटीक रूप से नियंत्रित कर सकता है।
2त्वरित प्रतिक्रियाः यह नियंत्रण संकेत पर तेजी से प्रतिक्रिया दे सकता है और हाइड्रोलिक प्रणाली के वास्तविक समय नियंत्रण का एहसास कर सकता है।
3उच्च विश्वसनीयताः इसमें अच्छी सीलिंग प्रदर्शन और प्रदूषण विरोधी क्षमता है, और कठोर कार्य वातावरण में लंबे समय तक स्थिर रूप से काम कर सकता है।
4कॉम्पैक्ट संरचनाः छोटा आकार, हल्का वजन, स्थापना और रखरखाव में आसान।
5. के लिए समस्या निवारण के तरीकेहाइड्रोलिक वाल्व
दबाव नियंत्रण वाल्वों की समस्या निवारण
1राहत वाल्व की विफलता
दबाव को समायोजित नहीं किया जा सकता है: जांचें कि क्या वसंत क्षतिग्रस्त या विकृत है, क्या वाल्व कोर फंस गया है, और क्या डिमपिंग छेद अवरुद्ध है। यदि वसंत में कोई समस्या है,वसंत को प्रतिस्थापित करेंयदि वाल्व कोर फंस गया है, तो वाल्व कोर और वाल्व शरीर को साफ करने की आवश्यकता है; यदि डिमपिंग छेद अवरुद्ध है, तो डिमपिंग छेद को साफ करें।
दबाव में भारी उतार-चढ़ावः यह हो सकता है कि स्पूल सीट के साथ अच्छी तरह से मेल नहीं खाता है या तेल में अशुद्धियां हैं। स्पूल और सीट को पीसा जा सकता है,हाइड्रोलिक प्रणाली साफ किया जा सकता है और तरल पदार्थ बदला जा सकता है.
गंभीर रिसाव: सील को क्षतिग्रस्त होने की जांच करें और यदि क्षतिग्रस्त हो तो सील को बदल दें।
2दबाव घटाने वाले वाल्व की विफलता
अस्थिर आउटलेट दबावः जांचें कि क्या स्पूल फंस गया है और क्या वसंत विफल हो रहा है। उपचार विधि राहत वाल्व के संबंधित दोष के समान है।
रिसाव: सील की जाँच करें और क्षतिग्रस्त सील को बदलें।
