उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पद: | हाइड्रोलिक मोटर | प्रकार: | कम गति उच्च टोक़ |
|---|---|---|---|
| फ्लैंज: | चुंबक माउंटिंग | शाफ़्ट: | तख़्ता शाफ्ट |
| मटेरिया: | कच्चा लोहा | वारंटी: | 12 महीने |
| प्रमुखता देना: | 32 मिमी हाइड्रोलिक कक्षीय मोटर,1/2 बीएसपी हाइड्रोलिक ऑर्बिटल मोटर,सफेद हाइड्रोलिक कक्षीय मोटर |
||

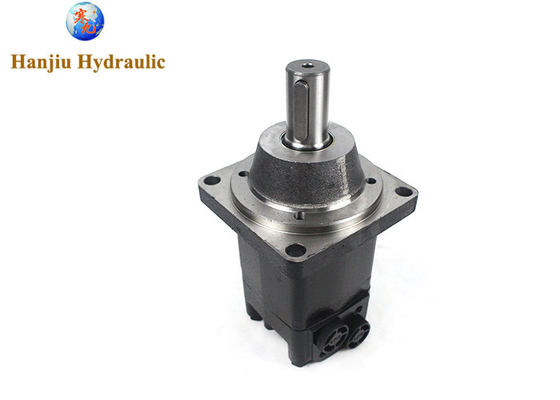

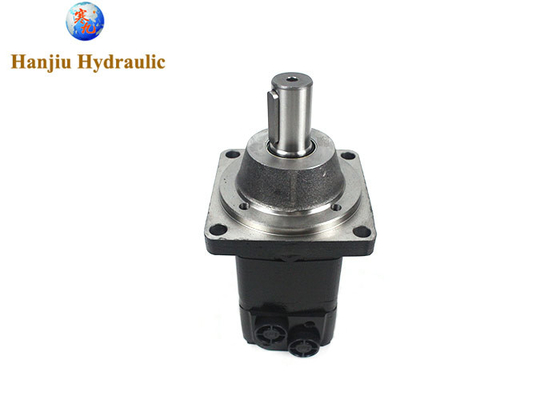

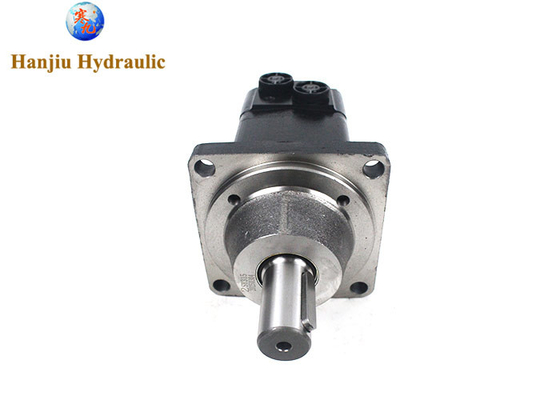

32mm 1/2 BSP हाइड्रोलिक ऑर्बिटल मोटर OMSW315-151F0527 सफेद मोटर
उत्पाद का विवरणः
प्रकार कोड 151F0527--BMSY-315-W-B-D
विस्थापनः 315cc
फ्लैंज:4-Ø13.5 व्हील-फ्लैंज Ø160पायलट Ø125×8
शफ्ट:शाफ्टØ32, पार्सल कुंजी 10×8×45
बंदरगाहःG1/2 मनिफोल्ड माउंट,2-M10, G1/4
बीएमएसवाई का परिचयः
यह मोटर एक हाइड्रोलिक डिस्क मोटर है, क्योंकि यह व्यापक रूप से कृषि, कृषि, निर्माण, औद्योगिक और भारी मशीनरी के प्रकार के ड्रिल पर प्रयोग किया जाता है। यह किसी भी रोलिंग पर कई अनुप्रयोगों है,उठानायह भी कक्षा हाइड्रोलिक मोटर, या कक्षा मोटर, या कम गति उच्च टोक़ प्रकार मोटर, भी डिस्क वाल्व हाइड्रोलिक मोटर कहा जाता है।
मुख्य विनिर्देशः
| प्रकार | बीएमएसवाई 80 |
बीएमएसवाई 100 |
बीएमएसवाई 125 |
बीएमएसवाई 160 |
बीएमएसवाई 200 |
बीएमएसवाई 250 |
बीएमएसवाई 315 |
बीएमएसवाई 375 |
|
| ज्यामितीय विस्थापन (cm3 /rev.) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | |
| अधिकतम गति (आरपीएम) | cont. | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 200 |
| int. | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 240 | |
| अधिकतम टोक़ (एन.एम.) | cont. | 190 | 240 | 310 | 316 | 400 | 450 | 560 | 536 |
| int. | 240 | 300 | 370 | 430 | 466 | 540 | 658 | 645 | |
| चोटी | 260 | 320 | 400 | 472 | 650 | 690 | 740 | 751 | |
| अधिकतम आउटपुट (किलोवाट) | cont. | 15.9 | 18.8 | 19.5 | 15.6 | 15.7 | 14.1 | 14.1 | 11.8 |
| int. | 20.1 | 23.5 | 23.2 | 21.2 | 18.3 | 17 | 18.9 | 17 | |
| अधिकतम दबाव गिरावट (एमपीए) | cont. | 17.5 | 17.5 | 17.5 | 15 | 14 | 12.5 | 12 | 10 |
| int. | 21 | 21 | 21 | 21 | 16 | 16 | 14 | 12 | |
| चोटी | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 18.5 | 14 | |
| अधिकतम प्रवाह (एल/मिनट) | cont. | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| अधिकतम इनलेट दबाव (एमपीए) | cont. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| int. | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| वजन (किलो) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 12.6 | |
* निरंतर दबावः अधिकतम निरंतर काम करने वाले मोटर का मूल्य।
* अंतराल दबावः अधिकतम. 6 सेकंड प्रति मिनट में ऑपरेटिंग मोटर का मूल्य।
* पीक दबावः ऑपरेटिंग मोटर का अधिकतम मूल्य 0.6 सेकंड प्रति मिनट में
Hanjiu द्वारा निर्मित BM श्रृंखला (Danfoss के साथ संगत)
(1) तकनीकी विशेषताएं:
1. कॉपर रोलर लेयर डिजाइन उच्च अक्षीय/रेडियल भारों को 20.5 एमपीए के निरंतर संचालन दबाव और 31 एमपीए3 के अंतराल दबाव के साथ सहन करता है।
मॉड्यूलर डिजाइन, विभिन्न प्रकार के फ्लैंज और तेल पोर्ट कॉन्फ़िगरेशन प्रदान करता है, जटिल स्थापना आवश्यकताओं के अनुकूल।
3लागत प्रभावीः कीमत यूरोपीय और अमेरिकी ब्रांडों की तुलना में 20-30% कम है, इस बीच, यह आईएसओ प्रमाणन पारित कर चुका है और इसकी गुणवत्ता स्थिर है।
परीक्षण वस्तुएँ और विधियाँ
(1) विस्थापन सत्यापन परीक्षणः शून्य भार के दबाव में,क्रमशः नामित गति के 20% से 50% और नामित गति पर विस्थापन को मापें.
(2) दक्षता परीक्षणः 1 नामित वेग और नामित दबाव के 25% पर, ऑपरेशन स्थिर होने के बाद प्रवाह दर और अन्य प्रथम चरण के डेटा को मापें। फिर चरणबद्ध लोड करें।उपरोक्त विधि के अनुसार, अधिकतम वेग और नामित वेग 85%, 70%, 55%, 40%, 25% के बीच छह से अधिक समान परीक्षण दबाव बिंदु डेटा समूहों के बीच नामित दबाव के 25% से मापा गया था,क्रमशः, डेटा समूहों के उपरोक्त परीक्षण दबाव बिंदुओं को मापने के लिए; 3 रिवर्स परीक्षण विधि और आगे परीक्षण विधि समान है; 4 20-35 °C और 70-80 °C और 70-80 °C के इनलेट तापमान।20-35°C और 70-80°C पर इनपुट तापमान की स्थिति में, नो लोड दबाव और नामित वेग पर नामित दबाव की सीमा में 7 से अधिक समान दबाव बिंदुओं की आयतनिक दक्षता को मापें;10-28) और व्यापक प्रदर्शन वक्र; 6 तेल का तापमान 20-35°C और 70-80°C होने पर दक्षता वक्र को ग्राफ करें।
(3) प्रारंभ दक्षता परीक्षणः निरंतर टॉर्क प्रारंभ विधि या निरंतर दबाव प्रारंभ विधि को अपनाएं, विभिन्न निरंतर टॉर्क या निरंतर दबाव मानों के साथ,विभिन्न चरण कोणों पर मोटर आउटपुट शाफ्ट के प्रारंभ दबाव या टोक़ को मापें, और क्रमशः 25%, 75% और 100% नाममात्र दबाव और निर्दिष्ट प्रति दबाव स्थितियों में आगे और पीछे की दिशा में, और प्रारंभ दक्षता की गणना करें।
(4) कम गति पर प्रदर्शन परीक्षण नामित दबाव और निर्दिष्ट प्रति दबाव की स्थिति में,क्रमशः गति में कदम से कदम घटाने और गति में वृद्धि की विधि द्वारा क्रॉलिंग के बिना सकारात्मक और नकारात्मक दिशाओं में न्यूनतम गति के माप को दोहराएं. उपरोक्त विधि के अनुसार नामित दबाव के बीच न्यूनतम गति को 50% नामित दबाव से 4 समान दबाव बिंदुओं की न्यूनतम गति तक मापा जाता है,और सकारात्मक और नकारात्मक स्टीयरिंग परीक्षणों में दबाव बिंदुओं का परीक्षण प्रत्येक में 5 से अधिक बार करें.
एक हाइड्रोलिक विशेषज्ञ या HANJIU से संपर्क करें. अपने सभी हाइड्रोलिक मोटर समस्याओं को हल
