उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | हाइड्रोलिक गेरोलर मोटर | सामग्री: | कच्चा लोहा |
|---|---|---|---|
| मॉडल संख्या: | बीएमपीएच-50-एच4-आरएस | विशेषताएँ: | कम गति उच्च टोक़ |
| विस्थापन: | 50सीसी | शाफ़्ट: | 1 इंच कुंजी शाफ्ट |
| प्रमुखता देना: | कक्षीय हाइड्रोलिक मोटर 50CC,हाइड्रोलिक मोटर स्क्वायर फ्लैंज,हाइड्रोलिक मोटर 1 इंच वुड्रफ कुंजी |
||

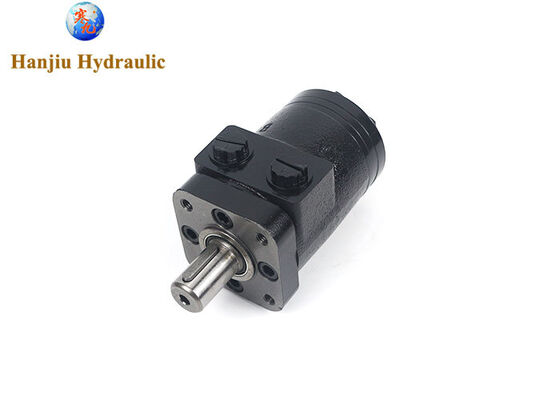

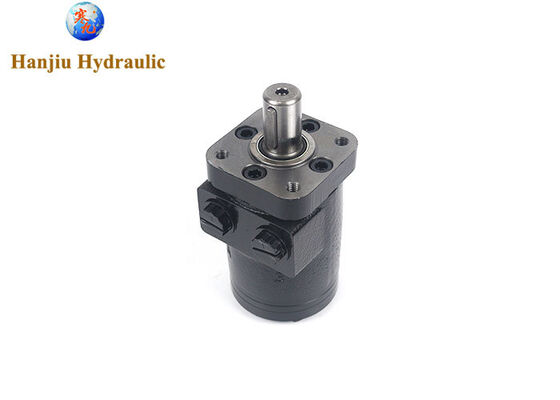

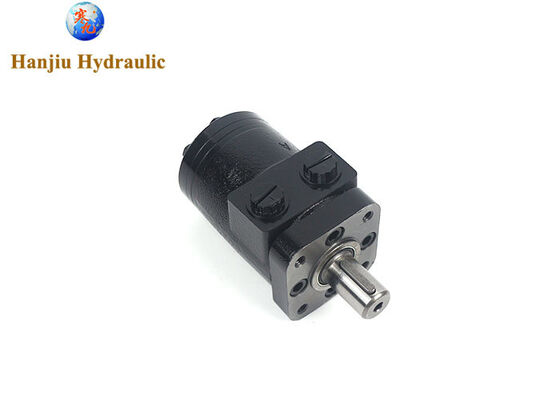

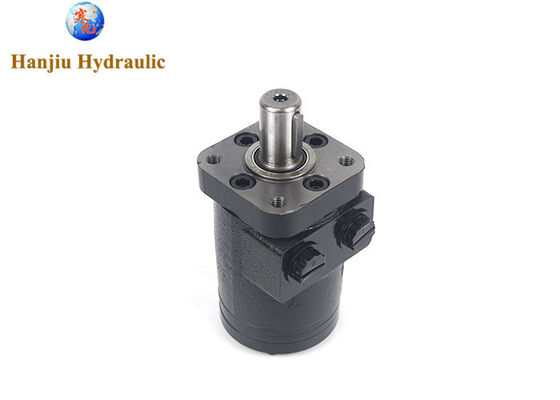

ऑर्बिटल मोटर्स BMPH-50-H4-R-S, 50CC हाइड्रोलिक मोटर स्क्वायर फ्लैंज जिसमें 1 इंच वुडरफ की है
► उत्पाद विवरण
मॉडल प्रकार:BMPH-50-H4-R-S
विस्थापन: 50cc
फ्लैंज:4 बोल्ट Std: 44.4 [1.75] Dia. X 3.0 [.12] पायलट, .375-16 माउंटिंग
शाफ्ट:शाफ्ट Ø25.4, समानांतर कुंजी 6.35×6.35×31.75
पोर्ट थ्रेड्स:7/8-14 O-रिंग, 7/16-20UNF
► विशिष्टता
| प्रकार | BMPH 36 |
BMPH 50 |
BMPH 80 |
BMPH 100 |
BMPH 125 |
BMPH 160 |
BMPH 200 |
BMPH 250 |
BMPH 315 |
BMPH 400 |
BMPH 500 |
|
| ज्यामितीय विस्थापन (cm3 /rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| अधिकतम गति (rpm) | cont. | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| int. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| अधिकतम टॉर्क (N·m) | cont. | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| int. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| peak | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| अधिकतम आउटपुट (kW) | cont. | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| int. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| अधिकतम दबाव ड्रॉप (MPa) | cont. | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| int. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| peak | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| अधिकतम प्रवाह (L/min) | cont. | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| वजन (kg) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
अन्य प्रकार, आप ऑर्डर कोड से चुन सकते हैं
1. स्थापना के लिए तैयारी
स्थापना से पहले पूरी तैयारी बाद की विफलताओं से बचने की कुंजी है। सबसे पहले, निरीक्षण करें: 1. मोटर ऑर्बिटल BMP/BMPH की स्थिति का निरीक्षण करें। जांचें कि मोटर आउटपुट शाफ्ट और माउंटिंग फ्लैंज में कोई प्रभाव क्षति नहीं है। पुष्टि करें कि सील बरकरार हैं और विकृत नहीं हैं। यदि परिवहन क्षति का पता चलता है तो तुरंत बिक्री के बाद सहायता से संपर्क करें। 2. उपकरण स्थापना स्थल का निरीक्षण करें। फ्लैंज माउंटिंग सतह और शाफ्ट कनेक्शन बिंदुओं से तेल के अवशेष, जंग और मलबे को साफ करें। स्थापना के बाद अनियमित संपर्क बिंदुओं के कारण असमान बल वितरण को रोकने के लिए सैंडपेपर से सतहों को चिकना करें।
उपकरण और उपभोग्य सामग्रियों को पहले से तैयार किया जाना चाहिए: संगत टॉर्क रिंच, हेक्स की, सीलेंट, साफ हाइड्रोलिक तेल और लिंट-फ्री कपड़े तैयार करें। सुनिश्चित करें कि स्थापना का वातावरण सूखा और साफ है। विशेष रूप से खेतों या निर्माण स्थलों जैसे बाहरी वातावरण में, मोटर के अंदर दूषित पदार्थों के प्रवेश को रोकने के लिए अस्थायी धूल आश्रय बनाएं।
2. स्थापना प्रक्रिया
पहला चरण फ्लैंज पोजिशनिंग और सुरक्षित करना शामिल है। मोटर ऑर्बिटल BMP/BMPH के माउंटिंग फ्लैंज को उपकरण वर्कस्टेशन फ्लैंज के साथ संरेखित करें, यह सुनिश्चित करते हुए कि माउंटिंग छेद पूरी तरह से संरेखित हैं। प्रहार करके संरेखण को मजबूर न करें। पहले 4-6 पोजिशनिंग बोल्ट को हाथ से कस लें (उपकरण मैनुअल में निर्दिष्ट उच्च-शक्ति बोल्ट का उपयोग करें)। फिर, एक टॉर्क रिंच का उपयोग करके, उन्हें “विकर्ण और समान कसने” सिद्धांत का पालन करते हुए तीन चरणों में कस लें। ओवर-टाइटेंनिंग से बचें, जिससे फ्लैंज विकृति हो सकती है, या अंडर-टाइटेंनिंग, जिससे ऑपरेशन के दौरान कंपन हो सकता है।
चरण 2 में शाफ्ट कनेक्शन और सीलिंग शामिल है। कीड कनेक्शन के लिए: आउटपुट शाफ्ट कीवे में थोड़ी मात्रा में ग्रीस लगाएं, कुंजी को सुचारू रूप से डालें, फिर सावधानीपूर्वक संरेखित करें और उपकरण ड्राइव शाफ्ट डालें ताकि यह सुनिश्चित हो सके कि कोई बंधन न हो। स्प्लिन्ड कनेक्शन के लिए: स्प्लिन्स को संरेखित करें और एक स्थिर गति से अंदर धकेलें; हिंसक प्रभावों से बचें। शाफ्ट कनेक्शन के बाद, एक द्वितीयक सील बनाने और हाइड्रोलिक तेल के रिसाव को रोकने के लिए फ्लैंज मिलन सतह के चारों ओर तेल प्रतिरोधी सीलेंट की एक समान रिंग लगाएं।
चरण तीन में हाइड्रोलिक लाइन कनेक्शन शामिल है। सबसे पहले, क्षति के लिए मोटर के इनलेट और आउटलेट थ्रेडेड पोर्ट का निरीक्षण करें। पोर्ट को साफ हाइड्रोलिक तेल में डूबा हुआ लिंट-फ्री कपड़े से पोंछ लें। इसके बाद, लाइनों को पोर्ट के साथ संरेखित करें और उन्हें हाथ से समान रूप से कस लें। अंत में, उन्हें एक रिंच से सुरक्षित करें। महत्वपूर्ण नोट: इनलेट और आउटलेट पोर्ट को उपकरण की तेल लाइनों के अनुरूप होना चाहिए। कनेक्शन को उलटने से मोटर गलत दिशा में घूमेगी और विफल हो जाएगी।
3. कमीशनिंग और स्वीकृति
स्थापना के बाद, कमीशनिंग किया जाना चाहिए। बिना लोड कमीशनिंग के दौरान, उपकरण शुरू करें और मोटर को 5-10 मिनट के लिए कम गति से चलाएं। असामान्य शोर या कंपन के लिए निरीक्षण करें, तापमान की जांच करने के लिए आवास को स्पर्श करें, और लीक के लिए फ्लैंज और पाइप कनेक्शन का निरीक्षण करें। एक बार नो-लोड ऑपरेशन सामान्य हो जाने पर, लोड को धीरे-धीरे रेटेड लोड के 30%, 60% और 100% तक बढ़ाएं। उपकरण विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए मोटर की गति और टॉर्क की निगरानी करते हुए प्रत्येक चरण को 15 मिनट तक चलाना। यदि अचानक गति में गिरावट या अपर्याप्त टॉर्क होता है, तो पाइपलाइन के दबाव या शाफ्ट कनेक्शन की स्थिति का निरीक्षण करने के लिए यूनिट को बंद कर दें।
मानकीकृत स्थापना के पीछे हंजू का व्यापक समर्थन प्रणाली है। हाइड्रोलिक मोटर आर एंड डी और विनिर्माण विशेषज्ञता के एक दशक से अधिक समय के साथ, हंजू मोटर ऑर्बिटल BMP/BMPH को विस्तृत सचित्र स्थापना मैनुअल और वीडियो ट्यूटोरियल प्रदान करता है। हमारी पेशेवर आर एंड डी टीम विशिष्ट उपकरण स्थितियों के अनुरूप अनुकूलित स्थापना मार्गदर्शन प्रदान करती है। एक व्यापक वैश्विक बिक्री के बाद नेटवर्क स्थापना प्रक्रिया के दौरान 24/7 तकनीकी सहायता प्रदान करता है। हंजू मोटर ऑर्बिटल BMP/BMPH का चयन करने का मतलब न केवल एक उच्च-गुणवत्ता वाला उत्पाद प्राप्त करना है, बल्कि पूर्ण-प्रक्रिया तकनीकी सहायता का आनंद लेना भी है—स्थापना को परेशानी मुक्त और संचालन को चिंता मुक्त बनाना!
