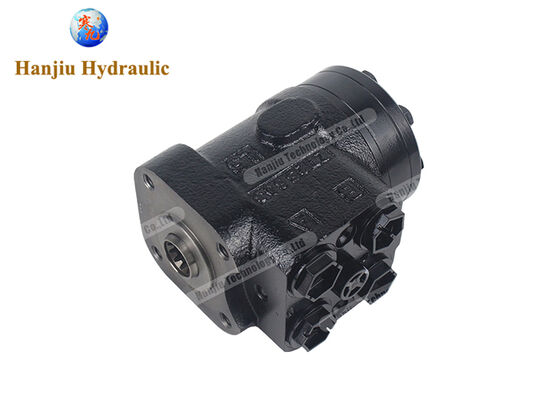

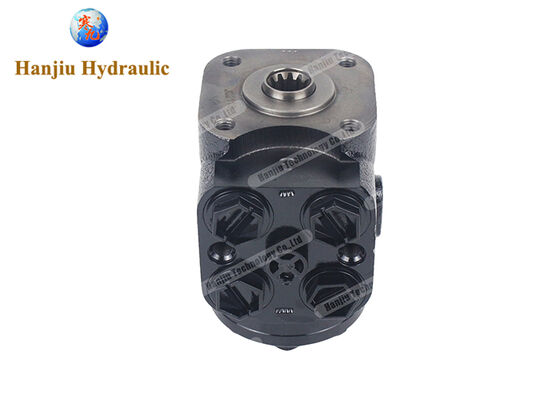

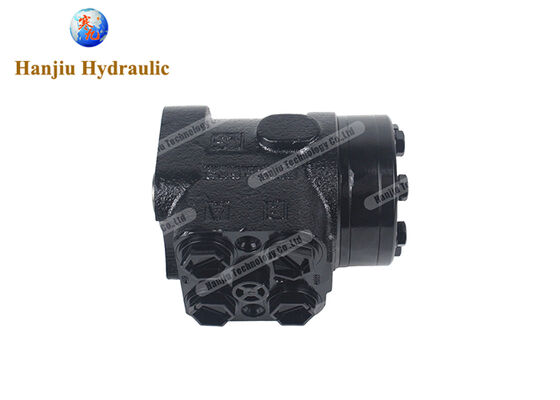

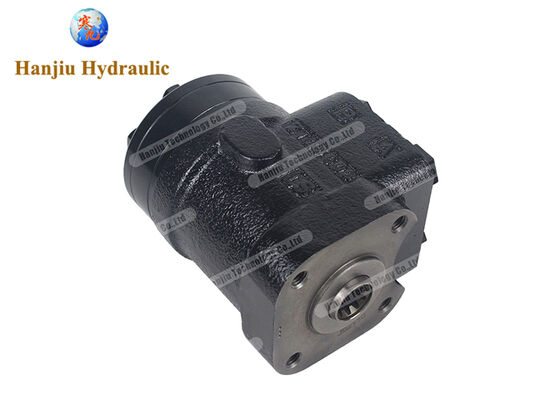

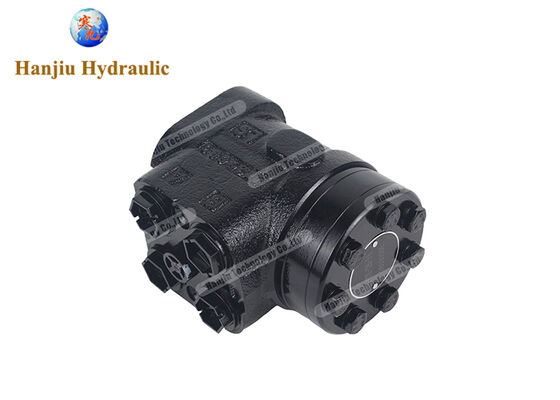

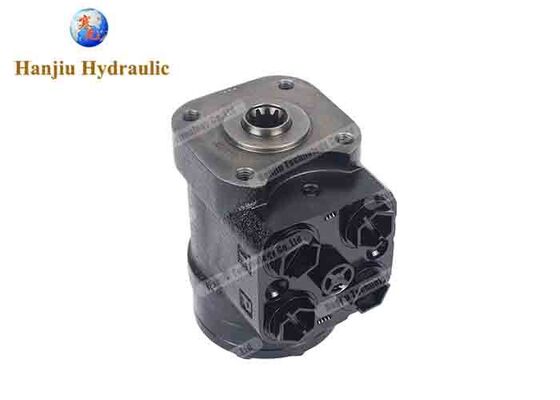

101S सीरीज लोड सेंसिंग फुली हाइड्रोलिक स्टीयरिंग सिस्टम OSPC के लिए आदर्श प्रतिस्थापन

101S सीरीज लोड सेंसिंग फुली हाइड्रोलिक स्टीयरिंग सिस्टम OSPC के लिए एक आदर्श प्रतिस्थापन

द101Sसीरीज लोड सेंसिंग पूर्ण हाइड्रोलिक स्टीयरिंग सिस्टम कृषि मशीनरी, निर्माण मशीनरी और विशेष वाहनों के लिए एक लागत प्रभावी स्टीयरिंग नियंत्रण समाधान है।कार्यात्मक रूप से पूरी तरह से संगतओएसपीसीLS श्रृंखला, और अंतरराष्ट्रीय मानकों को पूरा करने वाले प्रदर्शन मापदंडों के साथ, यह श्रृंखला OSPC स्टीयरिंग सिस्टम के लिए एक आदर्श प्रतिस्थापन है।यह व्यापक रूप से कम गति वाले भारी शुल्क वाहनों जैसे ट्रैक्टरों के स्टीयरिंग नियंत्रण प्रणालियों में उपयोग किया जाता है, लोडर, फोर्कलिफ्ट, कम्बाइन, रोड रोलर्स, समुद्री मशीनरी, वन मशीनरी और सड़क रखरखाव मशीनरी।

उत्पाद का मुख्य विस्थापन50 मिलीलीटर प्रति दिन से 400 मिलीलीटर प्रति दिन तक, अधिकतम 17.5MPa के इनपुट दबाव के साथ, 2.5MPa के अधिकतम निरंतर बैक दबाव और मैनुअल स्टीयरिंग टॉर्क ≤130N·m। यह कई कार्यात्मक मोड प्रदान करता है,सहित ON (ओपन-कोर गैर-उत्तरदायी), CN (बंद-कोर गैर-प्रतिक्रिया), या (खुले-कोर प्रतिक्रिया), और LS (लोड-सेंसिंग), विभिन्न हाइड्रोलिक प्रणालियों की विन्यास आवश्यकताओं को पूरा करने के लिए।

I. 101S स्टीयरिंग यूनिट का सही उपयोग

1स्थापना के बिंदु

स्थापना से पहले, पुष्टि करें कि उत्पाद विनिर्देशों विस्थापन, कनेक्शन विधि, और वाल्व विन्यास सहित मुख्य प्रणाली से मेल खाती है। स्थापना के दौरान,निर्दिष्ट टोक़ मूल्य के लिए कनेक्टिंग बोल्टों को कसें और कंपन के कारण ढीला होने से रोकने के लिए उपयुक्त धागा-लॉकिंग चिपकने वाला लागू करें. यदि घुमावदार हाथ की स्थिति को स्थापना के दौरान समायोजित करने की आवश्यकता है, तो पहले स्टीयरिंग गियर पर संबंधित स्टीयरिंग लिमिटर समायोजन पेंच को हटा दें। समायोजन के बाद,12±3 N·m के टॉर्क के साथ पुनः स्थापित करें. पूरे ऑपरेशन के दौरान, स्टीयरिंग गियर में विदेशी वस्तुओं के प्रवेश से सख्ती से बचें। हाइड्रोलिक लाइनों को जोड़ने से पहले, पाइपलाइन को साफ और अशुद्धियों से मुक्त करें,और तेल चिपचिपाहट प्रणाली की आवश्यकताओं को पूरा करती है.

2. सिस्टम विन्यास

101S सीरीज के स्टीयरिंग गियर का उपयोग एक निश्चित विस्थापन पंप, एक निरंतर दबाव बहु-विस्थापन पंप के साथ किया जा सकता है,या लोड-सेंसिंग हाइड्रोलिक स्टीयरिंग सिस्टम के विभिन्न कॉन्फ़िगरेशन बनाने के लिए लोड-सेंसिंग पंप (संयुक्त प्रवाह और दबाव मुआवजे के साथ एक चर पंप)प्लेट-माउंटेड मॉडल (जैसे, 101S-5, 101S-5L, 101S-5E) प्लेट-माउंटेड कनेक्शन के माध्यम से PVF* प्रकार के प्राथमिकता वाल्वों के साथ इस्तेमाल किया जा सकता है; पाइप-माउंटेड मॉडल (जैसे,101S-5T) का उपयोग पाइप-माउंटेड कनेक्शन के माध्यम से DYXL या YXL प्रकार के प्राथमिकता वाल्वों के साथ किया जाना चाहिए, और सिस्टम सुरक्षा वाल्व प्राथमिकता वाल्व पर स्थित किया जाना चाहिए। स्थापना के दौरान, कृपया सख्ती से उत्पाद चित्र और पाइप कनेक्शन के निर्देशों का पालन करें।

3ऑपरेटिंग सावधानियां

जब स्टीयरिंग व्हील घुमाया जाता है, वाल्व कोर एक छोटे कोण घूमती है, वसंत नीचे दबाया जाता है, वाल्व आस्तीन घूमने के लिए कारण बनता है। वाल्व कोर और वाल्व आस्तीन एक निश्चित कोण पर अलग,इस प्रकार तेल सर्किट को जोड़ने. लिंकेज शाफ्ट रोटर को घुमाता है, स्टीटर में घुमाता है, स्टीयरिंग व्हील के कोण के अनुपात में हाइड्रोलिक तेल को प्रवाह प्रवर्धन वाल्व तक पहुंचाता है। जब रोटेशन बंद हो जाता है, तो स्टीटर में घुमावदार रोटर को घुमाया जाता है।वसंत वाल्व आस्तीन और वाल्व कोर स्वचालित रूप से केंद्र पर लौटने के लिए बनाता है, तेल सर्किट को बंद करना। सिस्टम शुरू करने से पहले, तेल के स्तर की जांच करें और पाइपों को रक्तस्राव करें ताकि हवा के प्रवेश से रोका जा सके और स्टीयरिंग लेग या अस्थिरता का कारण बन सके।

II. आम समस्या समस्या निवारण और मरम्मत के तरीके

1भारी स्टीयरिंग

संभावित कारणः हाइड्रोलिक प्रणाली में पर्याप्त हाइड्रोलिक तेल या हवा नहीं; बंद टंकी फिल्टर; खराब तेल पंप विनियमन वाल्व;क्षतिग्रस्त पावर स्टीयरिंग पिस्टन सीलिंग रिंग या वाल्व बॉडी रेडियल सीलिंग रिंग ग्रूव सेंटर सीलिंग रिंगवाल्व की अत्यधिक रिक्ति या अनुचित बंद।

समस्या निवारण के कदम: तेल के स्तर की जाँच करें और तेल जोड़ें → साफ फ़िल्टर → हवा को बाहर निकालें → तेल पंप और सील की जाँच करें। क्षतिग्रस्त सील को तुरंत बदलें।

2स्टीयरिंग गियर के जोड़ों में तेल का रिसाव

आम तेल रिसाव बिंदुओं में वाल्व शरीर, डायफ्राम, स्टेटर और रोटर के बीच के जोड़ों के साथ-साथ पत्रिका या राहत वाल्व सील शामिल हैं।

मरम्मत के तरीके: जोड़ों में तेल के रिसाव के लिए, सील को बदलें, जोड़ों को साफ करें, या बोल्टों को कसें; क्षतिग्रस्त पत्रिकाओं या राहत वाल्व सील के लिए, संबंधित सील को सीधे बदलें।

3. अनुत्तरित स्टीयरिंग या अस्थिर पावर स्टीयरिंग

संभावित कारणः हाइड्रोलिक सिस्टम में हवा; बढ़ी हुई रिक्ति का कारण बनने वाले आंतरिक स्टीयरिंग गियर के पहने हुए भाग; अवरुद्ध एलएस सिग्नल हाइड्रोलिक सिस्टम या असामान्य दबाव संकेत।

समस्या निवारण के कदम: निकास हवा → तेल सर्किट को साफ करें → जांचें कि एलएस तेल पोर्ट दबाव संकेत सामान्य है → यदि आंतरिक पहनना गंभीर है, तो स्टीयरिंग गियर को अलग करें और मरम्मत करें या बदलें।

4रखरखाव युक्तियाँ

विघटन और सफाई के बाद, पहने और क्षति के लिए गियर और रैक, और दरारों के लिए आवास की जांच करें। नोटः स्टीयरिंग गियर पर भागों को वेल्डेड या सीधा नहीं किया जाना चाहिए; उन्हें बदल दिया जाना चाहिए।यह एक साथ जोर असर की जाँच करने के लिए सिफारिश की है, सेक्टर गियर शाफ्ट, और रखरखाव के दौरान सुई रोलर असर. यदि क्षति, घूंघट, जंग, या दरारें पाए जाते हैं, तो उन्हें तुरंत बदल दें. यदि आंतरिक क्षति गंभीर है, तो उन्हें तुरंत बदल दें।सिस्टम सुरक्षा सुनिश्चित करने के लिए पूरे स्टीयरिंग गियर को बदलने की सिफारिश की जाती है.

III. डीलरों के लिए उत्पाद लाभ

1. पूरी तरह से अंतरराष्ट्रीय ब्रांडों के साथ तुलनीय, चिंता मुक्त प्रतिस्थापन

101S श्रृंखला में OSPC**LS श्रृंखला के समान उपस्थिति, आंतरिक संरचना और प्रदर्शन मापदंड हैं, और सीधे मुख्यधारा के श्रृंखला उत्पादों जैसे किओएसपीसी, एम + एस एचकेयूएस, और ईटन 401.डीलरों को अपने मौजूदा समाधानों को समायोजित करने की आवश्यकता नहीं है; प्रतिस्थापन सुविधाजनक है और ग्राहकों द्वारा उच्च स्वीकृति है।

2उच्च एकीकृत डिजाइन, अग्रणी लागत-प्रभावीता

इस श्रृंखला में सुरक्षा वाल्व, दो तरफा अधिभार वाल्व, दो तरफा पुनःपूर्ति वाल्व और इनलेट चेक वाल्व शामिल हैं, सभी स्टीयरिंग गियर आवास के भीतर,अतिरिक्त कनेक्टिंग वाल्व ब्लॉक की आवश्यकता को समाप्त करना. इससे इसका उपयोग करना अधिक सुविधाजनक हो जाता है, और कनेक्शन आयाम अंतरराष्ट्रीय मानकों के अनुरूप होते हैं। कम भागों का अर्थ है कम खरीद लागत, एक सरलीकृत विधानसभा प्रक्रिया,और कम विफलता दर.

3कई कार्यात्मक विन्यास, व्यापक कवरेज

उत्पाद चार मोड प्रदान करता हैः ऑन (ओपन-कोर कोई प्रतिक्रिया नहीं), सीएन (क्लोज्ड-कोर कोई प्रतिक्रिया नहीं), या (ओपन-कोर प्रतिक्रिया), और एलएस (लोड सेंसिंग) ।यह विभिन्न अनुप्रयोग परिदृश्यों के अनुकूल हो सकता हैएक मॉडल को वितरित करने से कई बाजार खंडों को सेवा मिल सकती है, जिसके परिणामस्वरूप उच्च स्टॉक कारोबार दक्षता मिलती है।

4स्थिर आपूर्ति श्रृंखला, नियंत्रित वितरण समय

स्रोत विनिर्माण संयंत्र के रूप में, हमारे पास स्थिर उत्पादन क्षमता और एक व्यापक गुणवत्ता नियंत्रण प्रणाली है। वितरक स्थिर आपूर्ति गारंटी और लचीली ऑर्डर नीति का आनंद ले सकते हैं,भंडारण में कमी और आपूर्ति में व्यवधान की चिंताओं को दूर करना.

5तेजी से बिक्री के बाद प्रतिक्रिया और उच्च लाभ मार्जिन

यूरोपीय और अमेरिकी ब्रांडों के लंबे बिक्री के बाद के चक्रों की तुलना में, हम तेजी से प्रतिक्रिया और समय पर भागों की आपूर्ति प्रदान करते हैं, वितरकों को बिक्री के बाद रखरखाव लागत को कम करने में मदद करते हैं।कारखाने के बाहर उचित मूल्य निर्धारण प्रणाली वितरकों को पर्याप्त लाभ मार्जिन सुनिश्चित करती है.

मैं आपके लिए कौन सी समस्याएं हल कर सकता हूँ?

वितरकों के लिएबाजार को जल्दी खोलने में आपकी सहायता करना

101S श्रृंखला OSPC श्रृंखला को पूरी तरह से बदल देती है. आपके मौजूदा OSPC ग्राहक संसाधनों को सीधे परिवर्तित किया जा सकता है, नए ग्राहकों को प्राप्त करने की आवश्यकता के बिना. मैं आपको एक स्थिर आपूर्ति प्रदान करता हूं,प्रतिस्पर्धी मूल्य, और समय पर बिक्री के बाद प्रतिक्रिया, आप ग्राहक संतुष्टि और पुनः खरीद दर में सुधार करने में मदद.

OEM निर्माताओं के लिएआपकी आपूर्ति श्रृंखला को अनुकूलित करने में मदद करना

आपको विश्वसनीय प्रदर्शन, सुसंगत मापदंडों और स्थिर वितरण समय के साथ कोर हाइड्रोलिक घटकों की आवश्यकता है।101S श्रृंखला पूरी तरह से अंतरराष्ट्रीय मानक कनेक्शन आयामों के अनुरूप है और सीधे मुख्य इकाई डिजाइन को संशोधित किए बिना मूल OSPC विन्यास की जगह ले सकता हैहम प्रदान किए गए चित्रों के आधार पर अनुकूलन का समर्थन करते हैं; माउंटिंग छेद की स्थिति से लेकर तेल पोर्ट प्रकार तक सब कुछ आवश्यकता के अनुसार समायोजित किया जा सकता है,आपको खरीद लागत कम करने और अपनी आपूर्ति श्रृंखला के लेआउट को अनुकूलित करने में मदद करना.

मरम्मत सेवा प्रदाताओं के लिएमरम्मत को और अधिक कुशल बनाना

मरम्मत बाजार में सबसे बड़ी चिंताएं भागों की अनुपलब्धता, अपारदर्शी मूल्य निर्धारण और लंबी डिलीवरी समय हैं। 101S श्रृंखला के स्टीयरिंग गियर OSPC श्रृंखला के साथ विनिमेय हैं।हम विस्थापन विनिर्देशों और वाल्व विन्यास की एक पूरी श्रृंखला है, पर्याप्त स्टॉक और तेजी से वितरण के साथ. मानक भागों के लिए अनुकूलित वाल्व विधानसभाओं से, हम एक स्टॉप शॉप प्रदान करते हैं,आपकी मरम्मत के लिए प्रतीक्षा समय को काफी कम करना और आपकी सेवा की प्रतिष्ठा को बढ़ाना.

वी. चीन में हमसे खरीदने के लिए आपका स्वागत है

हम एक पेशेवर हाइड्रोलिक स्टीयरिंग गियर निर्माता शिजियाजूआंग, हेबेई प्रांत, चीन में स्थित हैं। अनुसंधान और विकास और पूर्ण हाइड्रोलिक स्टीयरिंग गियर के उत्पादन में वर्षों के अनुभव के साथ, हम एक पेशेवर हाइड्रोलिक स्टीयरिंग गियर निर्माता हैं।हमारे उत्पाद एसजीएस/बीवी प्रमाणित हैंहम पूरी तरह से हाइड्रोलिक स्टीयरिंग गियर की कई श्रृंखलाओं की आपूर्ति, सहित101S, OSPC, OSPB, HKUS, 060, 102S, 103S और BZZ-B, पूर्ण विनिर्देशों के साथ. हम भी करने के लिए प्रतिबद्ध कर सकते हैंOEM/ODMअनुकूलित आदेश।

चीन में हमारे कारखाने से सीधे स्रोत चुनने से आपको मिलेगा: प्रतिस्पर्धी कारखाने की कीमतें, पेशेवर तकनीकी सहायता, और स्थिर आपूर्ति की गारंटी।हमारे उत्पादों को दुनिया भर के कई देशों और क्षेत्रों में निर्यात किया जाता है, और व्यापक रूप से कृषि मशीनरी, निर्माण मशीनरी, समुद्री मशीनरी, वानिकी मशीनरी और अन्य क्षेत्रों में उपयोग किया जाता है, जो ग्राहकों के उच्च स्तर के विश्वास का आनंद लेते हैं।

हम वैश्विक वितरकों का स्वागत करते हैं, OEM निर्माताओं, और सेवा प्रदाताओं चीन में हमारे कारखाने का दौरा करने के लिए सहयोग पर चर्चा करने के लिए।या थोक खरीद, हम पेशेवर रवैये और उच्च गुणवत्ता वाले उत्पादों के साथ आपकी सेवा करेंगे।

हमारी उत्पाद सूची और उद्धरण प्राप्त करने के लिए अब हमसे संपर्क करें!

नवीनतम उत्पाद विनिर्देशों और उद्धरणों के लिए, कृपया आधिकारिक उत्पाद मैनुअल और व्यावसायिक शर्तों को प्राप्त करने के लिए सीधे हमारे बिक्री कर्मचारियों से संपर्क करें।
