उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वस्तु: | दिशात्मक नियंत्रण वाल्व | प्रतिरूप संख्या।: | SD25-1-RD1ST2-G18 |
|---|---|---|---|
| प्रवाह: | 240 एलपीएम | ब्रांड: | हंजीउ |
| प्रमुखता देना: | दिशात्मक नियंत्रण वाल्व 3 स्थिति डबल एक्टिंग,दिशात्मक नियंत्रण वाल्व तटस्थ पर ए बी खुला,दिशात्मक नियंत्रण वाल्व 240 एलपीएम 315 बार |
||

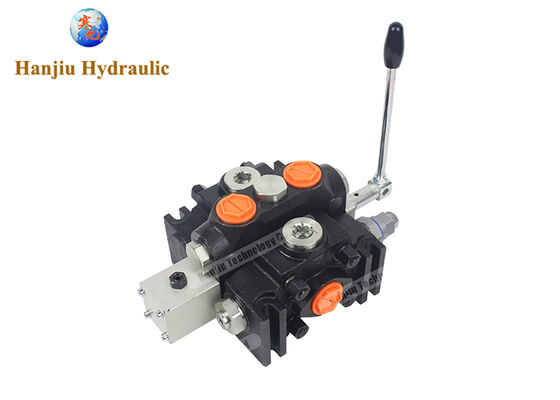

SD25/1 दिशा नियंत्रण वाल्व, 3 स्थिति दोहरी अभिनय, ए बी तटस्थ पर खुला, 240 lpm, अधिकतम 315 बार
| प्रवाह दर | 240 लीटर |
| रोल की संख्या | 1 स्पूल |
| इनलेट सेक्शन वाल्व | साइड इनलेट, राहत वाल्व के साथ |
| राहत वाल्व सेट दबाव | 315बार |
| इनलेट पोर्ट का आकार | G1 |
| स्पूल का प्रकार | 3 पद |
| हैंडल साइड व्यवस्था | मानक हैंडल |
| स्पूल कैप साइड व्यवस्था | 3 स्थिति डबल एक्टिंग, ए बी तटस्थ पर खुला |
| कार्य खंड की व्यवस्था | मानक प्रकार |
| कार्य पोर्ट का आकार | G3/4 |
| आउटलेट सेक्शन का प्रकार | साइड आउटलेट |
| आउटलेट पोर्ट का आकार | G1 |
दिशा नियंत्रण वाल्व 20-380L, 100 - 350 BAR
हाइड्रोलिक दिशात्मक नियंत्रण वाल्व ️ वाल्वोइल, हाइड्रोकंट्रोल, बैडेस्टनोस्ट और अन्य यूरोपीय और अमेरिकी ब्रांडों के साथ पूरी तरह संगत
हम चीन में हाइड्रोलिक दिशात्मक नियंत्रण वाल्वों के एक पेशेवर निर्माता हैं। हमारे उत्पादों में मैनुअल, इलेक्ट्रिक, वायवीय, इलेक्ट्रो-हाइड्रोलिक सहित विभिन्न नियंत्रण विधियां शामिल हैं,विद्युतविद्युत चुम्बकीय और रिमोट कंट्रोल। प्रवाह दर 20 से 300 एल/मिनट तक होती है और दबाव 315 बार तक पहुंच सकता है।
| एसडी वाल्व | प्रवाह | अधिकतम दबाव | स्पूल |
| एसडी 25 | 240L/मिन / 63 जीपीएम | 315 BAR | धारा 1 से 12 |
| एसडीएस 180 | 160 लीटर/मिनट / 42 जीपीएम | 315 BAR | धारा 1 से 12 |
| एसडीएस 380 | 380L/मिन / 100 जीपीएम | 315 BAR | धारा 1 से 12 |
| एसडी 4 | 45 लीटर/मिनट / 11.8 जीपीएम | 315 BAR | धारा 1 |
| एसडी 5 | 45 लीटर/मिनट / 11.8 जीपीएम | 315 BAR | धारा 1-7 |
| एसडी 45 | 45 लीटर/मिनट | 315 BAR | धारा 1-7 |
| एसडी 55 | 45 लीटर/मिनट | 315 BAR | धारा 1-7 |
| एसडी11 | 70 एलपीएम / 19.6 जीपीएम | 315 BAR | धारा 1-5 |
| एसडी14 | 120 एलपीएम / 31.5 जीपीएम | 315 BAR | 1 खंड |
| एसडी18 | 160 एलपीएम / 42 जीपीएम | 315 BAR | धारा 1-4 |
हमारे हाइड्रोलिक वाल्व पूरी तरह से मुख्यधारा के इतालवी और यूरोपीय ब्रांडों जैसे की जगह या मैच कर सकते हैंवाल्वोइल,हाइड्रो कंट्रोल, औरबुराईवे निर्माण मशीनरी, कृषि मशीनरी, हवाई कार्य प्लेटफार्म, सामग्री हैंडलिंग उपकरण और औद्योगिक वाहनों सहित विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं।
I. वितरकों, उपकरण निर्माताओं और मरम्मत की दुकानों को हमसे क्यों खरीदना चाहिए?
1वितरक: उच्च लाभ मार्जिन और तेजी से स्टॉक कारोबार
हमारे हाइड्रोलिक वाल्वों की कीमतें केवल 30%-50% यूरोपीय और अमेरिकी ब्रांडों की हैं, जो वितरकों के लिए पर्याप्त लाभ मार्जिन छोड़ते हैं।और इकाइयों की संख्या 1 से बढ़ाकर 12 या उससे अधिक हो सकती है।, हल्के कृषि मशीनरी से लेकर भारी निर्माण मशीनरी तक विभिन्न सहायक जरूरतों के लिए एक स्टॉप कवरेज प्रदान करते हैं। हम OEM अनुकूलन सेवाएं भी प्रदान करते हैं,स्वतंत्र ब्रांडों के निर्माण का समर्थन करना और वितरकों को दीर्घकालिक ग्राहक वफादारी बनाने में मदद करना.
2उपकरण निर्माता (OEM): खरीद लागत में कमी और आपूर्ति श्रृंखला में सुधार
उपकरणों के निर्माताओं को ऐसे मुख्य घटकों की आवश्यकता होती है जो विश्वसनीय हों, उनके मापदंड समान हों और वितरण समय स्थिर हो।हमारे हाइड्रोलिक वाल्व आयाम के मामले में यूरोपीय और अमेरिकी ब्रांडों के साथ पूरी तरह से संगत हैं, माउंटिंग फ्लैंग्स, पोर्ट विनिर्देश, दबाव रैंकिंग और प्रवाह वक्र, मेजबान मशीन डिजाइन को संशोधित किए बिना मौजूदा विन्यासों के प्रत्यक्ष प्रतिस्थापन की अनुमति देता है।हम चित्रों के आधार पर अनुकूलन का समर्थन करते हैं, विशेष बंदरगाहों की स्थिति, विभिन्न वोल्टेज सोलेनोइड्स, और संक्षारण प्रतिरोधी कोटिंग सभी जरूरत के अनुसार समायोजित किया जा सकता है। हमें चुनने से आपके खरीद लागत कम हो जाएगी,आपूर्ति श्रृंखला प्रतिक्रिया समय को छोटा करना, और आयातित ब्रांडों के साथ जुड़े लंबे प्रतीक्षा समय को कम करें।
3मरम्मत सेवा प्रदाता: पूर्ण भागों की आपूर्ति, तेजी से वितरण
मरम्मत बाजार भागों के सोर्सिंग में कठिनाइयों, लंबे समय की पूर्ति समय, और अपारदर्शी मूल्य निर्धारण के लिए सबसे कमजोर है। हम सील किट सहित आसानी से क्षतिग्रस्त भागों की एक पूरी श्रृंखला प्रदान करते हैं,वाल्व कोर के संयोजनमानक उत्पादों को 7-15 दिनों के भीतर, पर्याप्त स्टॉक और तेजी से प्रतिक्रिया के साथ भेज दिया जाता है, जिससे मरम्मत करने वालों को उपकरण डाउनटाइम को काफी कम करने में मदद मिलती है।यूरोपीय और अमेरिकी ब्रांडों के लंबे (60-90 दिन) बिक्री के बाद सेवा चक्रों की तुलना में, हम एक महत्वपूर्ण समय लाभ प्रदान करते हैं।
II. यूरोपीय और अमेरिकी ब्रांडों की तुलना में हमारे क्या फायदे हैं?
लाभ 1: महत्वपूर्ण मूल्य लाभ, अग्रणी लागत-प्रभावशीलता
औद्योगिक क्लस्टर प्रभावों और एक ऊर्ध्वाधर एकीकृत आपूर्ति श्रृंखला (कास्टिंग, सीएनसी परिशुद्धता मशीनिंग, वाल्व कोर पीसने और एकीकृत सील घटकों) के माध्यम से,हमारे उत्पादन की लागत यूरोपीय और अमेरिकी निर्माताओं की तुलना में काफी कम हैसमान प्रदर्शन वाले हाइड्रोलिक वाल्वों की कीमत यूरोपीय और अमेरिकी ब्रांडों के 30%-50% है, गुणवत्ता पर कोई समझौता नहीं किया गया है।घरेलू हाइड्रोलिक वाल्व उत्पादों ने आयातित ब्रांडों के तुलनीय प्रौद्योगिकी प्राप्त की है, जबकि एक बेजोड़ मूल्य लाभ प्रदान करता है।
लाभ दो: व्यापक तकनीकी मापदंड तुलना, निर्बाध विनिमेयता
हमारे हाइड्रोलिक वाल्व दबाव रेटिंग (315 बार तक), प्रवाह सीमा (20-380 एल / मिनट), इकाइयों की संख्या (1-12 इकाइयां) और केंद्र-स्थिति कार्यों के मामले में अंतरराष्ट्रीय ब्रांडों के साथ पूरी तरह से संगत हैं.वे सीधे वाल्वोइल, हाइड्रोकंट्रोल और बैडेस्टनोस्ट जैसे ब्रांडों के अनुरूप मॉडल को बदल सकते हैं। उदाहरण के लिए, वाल्वोइल एसडी 5 श्रृंखला में 45 एल/मिनट का नामित प्रवाह, 315 बार का दबाव,और 7 इकाइयों तक इस्तेमाल किया जा सकता है; हमारे संबंधित उत्पाद मापदंड पूरी तरह से संगत हैं।
लाभ तीनः व्यापक नियंत्रण विधियाँ, व्यापक कवरेज
हमारे उत्पाद कई नियंत्रण विधियों का समर्थन करते हैं, जिनमें मैनुअल, इलेक्ट्रिक, वायवीय, इलेक्ट्रो-हाइड्रोलिक, इलेक्ट्रिकल, इलेक्ट्रोमैग्नेटिक और रिमोट कंट्रोल शामिल हैं।इलेक्ट्रो-हाइड्रोलिक नियंत्रण विधि इलेक्ट्रॉनिक और हाइड्रोलिक प्रौद्योगिकियों के लाभों को जोड़ती है, हाइड्रोलिक प्रणाली के दबाव और प्रवाह को ठीक से नियंत्रित करने के लिए इनपुट विद्युत संकेत को विनियमित करके वाल्व कोर की स्थिति को लगातार समायोजित करना,उच्च नियंत्रण सटीकता की आवश्यकता वाले उच्च सटीकता वाले हाइड्रोलिक प्रणालियों में उच्च परिशुद्धता संचालन सुनिश्चित करनासरल मैनुअल ऑपरेशन से लेकर जटिल रिमोट ऑटोमेटेड कंट्रोल तक, हम मिलान समाधान प्रदान कर सकते हैं।
लाभ 4: मॉड्यूलर/अंतर्निहित संरचना उपलब्ध, लचीली अनुकूलन क्षमता
मॉड्यूलर बहु-तरफा वाल्व एक बिल्डिंग ब्लॉक डिजाइन को अपनाता है, जहां प्रत्येक कार्यात्मक मॉड्यूल को वास्तविक जरूरतों के अनुसार लचीलापन से जोड़ा जा सकता है। इसे अलग करना और फिर से इकट्ठा करना आसान है,शक्तिशाली कार्यक्षमता प्रदान करता है और कनेक्शन जोड़ने या कम करने में सुविधा प्रदान करता हैएकीकृत बहुमुखी वाल्व में एक कॉम्पैक्ट संरचना, उच्च कठोरता और उत्कृष्ट सीलिंग है, जो इसे सीमित स्थापना स्थान वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।दोनों संरचनाओं राहत वाल्व के साथ अनुकूलित किया जा सकता है, भरने वाले वाल्व और संयोजन वाल्व विभिन्न मेजबान प्रणालियों की जरूरतों को लचीले ढंग से पूरा करने के लिए।
लाभ 5: वितरण का समय कम, आपूर्ति स्थिर
यूरोपीय और अमेरिकी ब्रांडों के पास अक्सर 60-90 दिनों के डिलीवरी चक्र होते हैं, जो वैश्विक आपूर्ति श्रृंखला में उतार-चढ़ाव से काफी प्रभावित होते हैं।चीन के अच्छी तरह से विकसित हाइड्रोलिक घटक विनिर्माण पारिस्थितिकी तंत्र और हमारी अपनी स्थिर उत्पादन क्षमता का लाभ उठाना, मानक मॉडल 7-15 दिनों के भीतर भेज दिए जा सकते हैं, और बड़े पैमाने पर आदेश बातचीत के बाद तेजी से उत्पादन के लिए व्यवस्थित किया जा सकता है।इससे कम उत्पादन प्रतीक्षा समय और तेजी से बाजार प्रतिक्रिया क्षमताओं का अनुवाद होता है.
लाभ 6: पूर्ण प्रमाणन, निर्बाध निर्यात
हमारे उत्पाद आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणित हैं और सीई जैसे अंतरराष्ट्रीय मानकों को पूरा करते हैं, जिससे यूरोप, उत्तरी अमेरिका, दक्षिण पूर्व एशिया,दक्षिण अमेरिकाचीन के हाइड्रोलिक घटक उद्योग समूह ने उन्नत सीएनसी मशीनिंग केंद्रों, हीट ट्रीटमेंट लाइनों,और पूरी तरह से हाइड्रोलिक परीक्षण बेंच उत्पाद आयामी सटीकता और कार्यात्मक स्थिरता सुनिश्चित करने के लिए.
III. हाइड्रोलिक दिशात्मक नियंत्रण वाल्वों के मुख्य अनुप्रयोग क्षेत्र
दिशात्मक नियंत्रण वाल्व हाइड्रोलिक प्रणाली का "तंत्रिका केंद्र" है, जिसका उपयोग हाइड्रोलिक तेल की प्रवाह दिशा, चालू/बंद स्थिति और प्रवाह वितरण को नियंत्रित करने के लिए किया जाता है। उनका व्यापक रूप से उपयोग किया जाता हैः
निर्माण मशीनरी:खुदाई मशीनें, लोडर, बुलडोजर, सड़क रोलर्स, क्रेन, फोर्कलिफ्ट, दूरबीन फोर्कलिफ्ट, स्किड स्टीयर लोडर, बैकहो लोडर, ट्रक-माउंटेड क्रेन, बूम पंप ट्रक, कंक्रीट मिक्सर
कृषि मशीनरी:ट्रैक्टर, कम्बाइन, बॉलर्स, स्प्रेयर्स, उर्वरक फैलाने वाले, घास काटने वाले, बीज लगाने वाले, टेलीस्कोपिक बूम कृषि मशीनरी
हवाई कार्यशालाएं औद्योगिक प्लेटफार्म:कैंची लिफ्ट, जड़ी बूम लिफ्ट
सामग्री संभाल उपकरण: फोर्कलिफ्ट, स्टैकर, पैलेट ट्रक, लिफ्टिंग प्लेटफॉर्म, विंच, लिफ्ट
औद्योगिक वाहन:स्वच्छता वाहन, कचरा कम्पैक्टर, स्वीपर, फर्श स्क्रबर, खनन वाहन
वन मशीनरी:लकड़ी काटने की मशीनें, लकड़ी कटाई करने वाली मशीनें, लकड़ी के टुकड़े करने वाली मशीनें, खरपतवार काटने वाली मशीनें
समुद्री मशीनरीःडेक मशीनरी, स्टीयरिंग गियर सिस्टम, एंकर विंच
औद्योगिक स्वचालन:इंजेक्शन मोल्डिंग मशीनें, प्रेस, मशीन टूल्स, उत्पादन लाइन हाइड्रोलिक सिस्टम
IV. हाइड्रोलिक दिशात्मक नियंत्रण वाल्वों का सही उपयोग
1चयन पर विचार
एक वाल्व का चयन करने से पहले, कृपया निम्नलिखित प्रमुख मापदंडों के संगत होने की पुष्टि करें:
प्रवाह दर मिलानःवाल्व की नाममात्र प्रवाह दर प्रणाली की आवश्यक प्रवाह दर (एक मार्जिन के साथ) का ≥ 1.1~1.2 गुना होना चाहिए। सभी एक्ट्यूएटरों (हाइड्रोलिक सिलेंडर,मोटर्स) और एक मिलान वाल्व विनिर्देश का चयन. "अंडरपवर्टेड" वाल्वों से बचें_ अपर्याप्त प्रवाह दर वाल्व के अति ताप, रिसाव या धीमे एक्ट्यूएटर संचालन का कारण बन सकती है_
दबाव मिलान:वाल्व का नाममात्र दबाव ≥ सिस्टम का उच्चतम कार्य दबाव होना चाहिए, जो 315 बार तक पहुंच सकता है।
नियंत्रण विधि:ऑपरेटिंग विधि (मैनुअल, इलेक्ट्रिक, वायवीय, इलेक्ट्रो-हाइड्रोलिक, आदि) और प्रतिक्रिया गति आवश्यकताओं को स्पष्ट रूप से परिभाषित करें। मैनुअल नियंत्रण सरल संचालन स्थितियों के लिए उपयुक्त है;विद्युत-हाइड्रोलिक आनुपातिक नियंत्रण स्वचालित प्रणालियों के लिए उपयुक्त हैपवन नियंत्रण विस्फोट-प्रूफ वातावरण के लिए उपयुक्त है।
संरचनात्मक रूप:इंस्टॉलेशन स्पेस के आधार पर एक इंटीग्रल (कॉम्पैक्ट) या सेगमेंटेड (लचीला विस्तार) डिजाइन चुनें।
तटस्थ स्थिति कार्य: निरंतर और झटके मुक्त स्विचिंग सुनिश्चित करने के लिए तटस्थ स्थिति समारोह प्रकार (जैसे, तटस्थ स्थिति बंद, तटस्थ स्थिति अनलोडिंग, तटस्थ स्थिति दबाव पकड़, आदि) की पुष्टि करें।
बंदरगाह विनिर्देश:पाइपलाइन के लेआउट को सुविधाजनक बनाने के लिए इनलेट/आउटलेट और काम करने वाले बंदरगाहों (जी धागा, यूएनएफ धागा, एसएई फ्लैंज आदि) के विनिर्देशों और दिशा की पुष्टि करें।
2स्थापना की आवश्यकताएं
स्थापना से पहले, कृपया सत्यापित करें कि नाममात्र दबाव, नाममात्र प्रवाह दर और स्पूल वाल्व फ़ंक्शन हाइड्रोलिक सिस्टम आवश्यकताओं को पूरा करते हैं। स्थापना बिंदुओं में शामिल हैंः
माउंटिंग प्लेट और ब्रैकेट को सपाट होना चाहिए और माउंटिंग स्क्रू की खिंचाव बल को वाल्व बॉडी के मोड़ को रोकने के लिए समान होना चाहिए।
कई वाल्व अनुभागों वाले बहु-तरफा वाल्वों के लिए, सुनिश्चित करें कि दोहरे अंत वाले घुमावदार छड़ी को निर्दिष्ट टोक़ (आमतौर पर 95-120 एन.एम.) तक कस दिया जाए।अपर्याप्त कसने टॉर्क वाल्व वर्गों के बीच तेल रिसाव का कारण होगा.
बाहरी वाल्व ऑपरेटिंग तंत्र स्थापित करते समय, यह सुनिश्चित करें कि स्पूल वाल्व बिना जाम किए स्वतंत्र रूप से चलता है, और वाल्व कोर पर पार्श्व बल को रोकें।
जब अत्यधिक कंपन के अधीन मशीनों पर स्थापित किया जाए, तो कंपन को कम करने के उपाय किए जाने चाहिए।
इनलेट (पी), रिटर्न (टी), और सभी कार्य बंदरगाहों (ए / बी) को सही ढंग से कनेक्ट करें। वाल्व शरीर को क्षतिग्रस्त करने से बचने के लिए उच्च दबाव वाला तेल कभी भी रिटर्न पोर्ट के माध्यम से प्रवेश नहीं करना चाहिए।
सिस्टम पाइपिंग बहुत पतली या लंबी नहीं होनी चाहिए ताकि बढ़ी हुई दबाव हानि और सिस्टम ओवरहीटिंग को रोका जा सके।
यदि वाल्व के निकट वेल्डिंग की जाती है, तो वेल्ड स्पैटर को ओ-रिंग, धूल के छल्ले और स्पूल वाल्व के उजागर भागों को क्षतिग्रस्त करने से रोकें।
3हाइड्रोलिक तेल की आवश्यकताएं
काम करने वाला तेल साफ होना चाहिए, जिसमें फ़िल्टरेशन सटीकता 10 μm से अधिक नहीं होनी चाहिए। हाइड्रोलिक द्रव का उच्चतम दूषित स्तर ISO 4406 19/16 से कम नहीं होना चाहिए,विस्कोसिटी रेंज 10~400 mm2/s और तापमान रेंज -20°C से +80°C के बीच नियंत्रित.
4दैनिक संचालन और रखरखाव
नियमित रूप से तेल के स्तर और स्वच्छता की जाँच करें ताकि अशुद्धियों से वाल्व के छेद या अंतराल को बंद न हो जाए, जिससे जाम हो जाए।
हाइड्रोलिक तेल और फिल्टर तत्व को हर 500-1000 घंटों में बदल दिया जाना चाहिए, जो कि उपकरण के संचालन की स्थितियों के आधार पर होता है।
जब उपकरण लम्बे समय तक उपयोग में न हो, तब समय-समय पर उपकरण को चालू करने और वाल्व के कोर को जाम होने से रोकने के लिए वाल्व को कई बार काम करने की अनुमति देने की सिफारिश की जाती है।
V. आम समस्या समस्या निवारण और मरम्मत के तरीके
1. स्पूल वाल्व रीसेट या गलत स्थिति नहीं कर सकता
2बाहरी रिसाव
3अस्थिर या सुरक्षा वाल्व के दबाव को समायोजित करने में असमर्थता
4जब स्पूल वाल्व तटस्थ स्थिति में होता है तो कार्य तंत्र ध्यान देने योग्य रूप से डूब जाता है।
5बहु-मार्ग वाल्व की खराबी (धीमी या कोई कार्य नहीं)
6रखरखाव युक्तियाँ
VI. मैं डीलरों, उपकरण निर्माताओं और रखरखाव सेवा प्रदाताओं को किन समस्याओं को हल करने में मदद कर सकता हूं?
मैं वितरकों को क्या हल करने में मदद कर सकता हूं:
मैं उपकरण निर्माताओं (OEMs) को क्या हल करने में मदद कर सकता हूं:
मैं मरम्मत सेवा प्रदाताओं को क्या हल करने में मदद कर सकता हूंः
चीन में हमसे खरीदारी करने के लिए आपका स्वागत है।
हम शीज़ीयाज़ुआंग शहर, हेबै प्रांत में स्थित हैं, और हाइड्रोलिक वाल्व आर एंड डी और उत्पादन में कई वर्षों के अनुभव के साथ हाइड्रोलिक दिशात्मक नियंत्रण वाल्वों के एक पेशेवर निर्माता हैं।हमारे मुख्य उत्पादों में शामिल हैं:
चीन में हमारे कारखाने से सीधे सोर्सिंग का चयन करने से आपको मिलेगाः
हमारे उत्पादों को दुनिया भर के कई देशों और क्षेत्रों में निर्यात किया जाता है, व्यापक रूप से निर्माण मशीनरी, कृषि मशीनरी, हवाई कार्य प्लेटफार्मों, वन मशीनरी, समुद्री मशीनरी में उपयोग किया जाता है,और अन्य क्षेत्र, और हमारे ग्राहकों द्वारा भरोसा किया जाता है।
हम वैश्विक वितरकों का स्वागत करते हैं, OEM निर्माताओं, और सेवा प्रदाताओं चीन में हमारे कारखाने का दौरा करने के लिए सहयोग पर चर्चा करने के लिए।या थोक खरीद, हम पेशेवर रवैये और उच्च गुणवत्ता वाले उत्पादों के साथ आपकी सेवा करेंगे।
हमारे उत्पाद सूची और मूल्य निर्धारण प्राप्त करने के लिए अब हमसे संपर्क करें!
नवीनतम उत्पाद विनिर्देशों, चयन मार्गदर्शन, और मूल्य निर्धारण के लिए, कृपया आधिकारिक उत्पाद मैनुअल और नियम और शर्तें प्राप्त करने के लिए सीधे हमारे बिक्री कर्मचारियों से संपर्क करें।
