| प्रमुखता देना: | HANJIU BMS OMS कक्षीय मोटर श्वेतपत्र,ऑर्बिट हाइड्रोलिक मोटर व्हाइटपेपर,ओएमएस कक्षीय मोटर तकनीकी दस्तावेज |
||
|---|---|---|---|
तकनीकी श्वेत पत्र

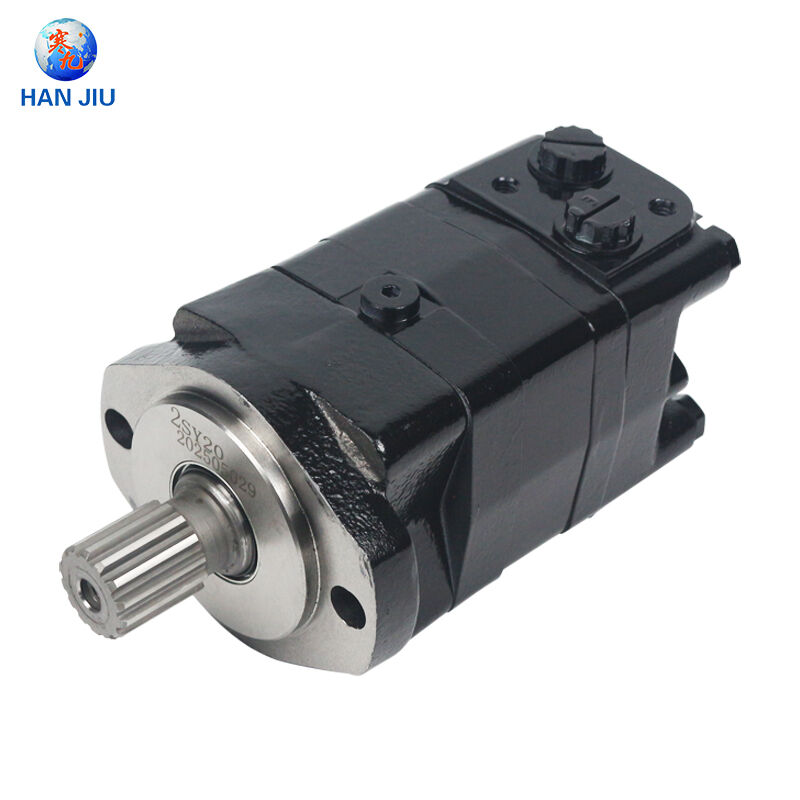

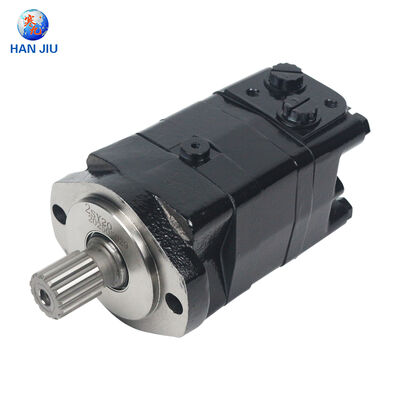

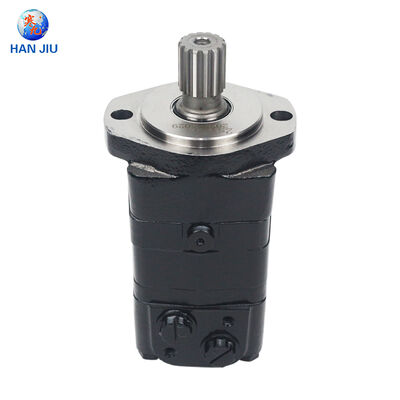

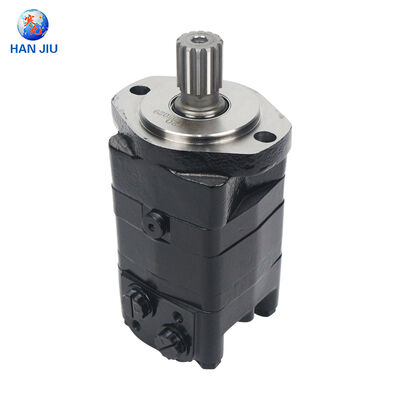

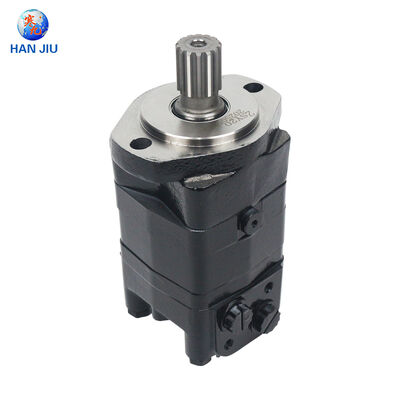

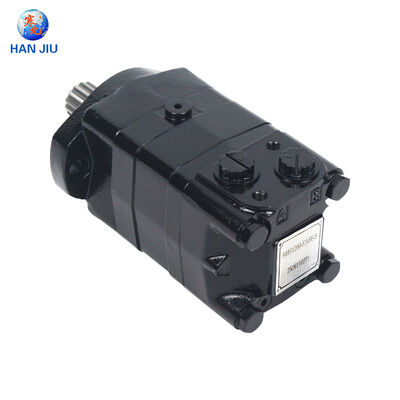

HANJIU ओएमएस श्रृंखला
कक्षीय मोटर
Danfoss OMS संगत. भारी शुल्क. Geroler डिस्क वाल्व डिजाइन.
ओएमएस 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400 · 500
शिजियाजुआंग हंजियू टेक्नोलॉजी कं, लिमिटेड
जून 2025। www.hjhydraulic.com
कार्यकारी सारांश 3
अध्याय 1 ओएमएस श्रृंखलाः भारी शुल्क कक्षीय मोटर प्रौद्योगिकी 4
1.1 डिस्क वितरण वाल्व के साथ Geroler गियर सेट 4
1.2 ओएमएस बनाम ओएमआर बनाम ओएमएचः प्रदर्शन पदानुक्रम 5
अध्याय 2 HANJIU OMS पूर्ण तकनीकी विनिर्देश 6
2.1 नौ-मॉडल विस्थापन सीमा 6
2.2 निरंतर और अंतराल पर प्रदर्शन डेटा 7
2.3 दबाव, टोक़ और गति परिधि 8
अध्याय 3 क्रॉस-रेफरेंस और संगतता गाइड 9
3.1 HANJIU OMS बनाम Danfoss OMS क्रॉस-रेफरेंस 9
3.2 बहु-ब्रांड विनिमेयता 10
अध्याय 4 स्पेयर पार्ट्स, सील किट और सेवा समाधान 11
4.1 कोर स्पेयर पार्ट्स कैटलॉग 11
4.2 रखरखाव लागत अनुकूलन 12
अध्याय 5 विभिन्न उद्योगों में अनुप्रयोग 13
अध्याय 6 गुणवत्ता आश्वासन और वैश्विक वितरण 15
अध्याय 7 ऑर्डर गाइड और तकनीकी सहायता 17
निष्कर्ष 19
संदर्भ 20
HANJIU ओएमएस श्रृंखला भारी शुल्क कक्षीय हाइड्रोलिक मोटर अधिकतम टोक़ आउटपुट की मांग करने वाले अनुप्रयोगों के लिए इंजीनियर, जेरोटर-आधारित पावर ट्रांसमिशन प्रौद्योगिकी के शिखर का प्रतिनिधित्व करता है,उच्च असर क्षमता, और चरम परिचालन स्थितियों में असाधारण स्थायित्व। डिस्क प्रकार वितरण वाल्व के साथ एक उन्नत Geroler गियर सेट की विशेषता,ओएमएस श्रृंखला दुनिया भर में सबसे बड़े और सबसे अधिक मांग वाले मोबाइल और स्थिर उपकरणों को हाइड्रोलिक शक्ति प्रदान करती हैयह श्वेतपत्र संपूर्ण तकनीकी विनिर्देशों, क्रॉस-रेफरेंस डेटा के साथ OMS 80 से OMS 500 तक नौ विस्थापन संस्करणों को शामिल करते हुए HANJIU OMS उत्पाद लाइन प्रस्तुत करता है।,और बाद के बाजार के समर्थन की जानकारी।
शिजियाज़ुआंग हंजियू टेक्नोलॉजी कं, लिमिटेड ने अपने ओएमएस श्रृंखला के कक्षीय मोटर्स को डैनफोस ओएमएस श्रृंखला के साथ पूर्ण आयामी और प्रदर्शन विनिमेयता प्राप्त करने के लिए इंजीनियर किया है,भारी-भरकम हाइड्रोलिक पावर ट्रांसमिशन के लिए विश्व स्तर पर मान्यता प्राप्त बेंचमार्क80.5 से 476.5 सेमी3 तक के ज्यामितीय विस्थापनों के साथ, 175 बार (चयनित मॉडल पर 205 बार तक) और 1,091 एनएम तक पहुंचने वाले पीक टॉर्क आउटपुट के अधिकतम निरंतर दबाव गिरावट,HANJIU OMS मोटर्स उच्च प्रदर्शन प्रदान करते हैं, निर्माण, खनन, वन, समुद्री क्षेत्र में ओईएम उपकरण निर्माताओं, हाइड्रोलिक सिस्टम इंटीग्रेटरों और आफ्टरमार्केट सेवा प्रदाताओं के लिए लागत प्रभावी समाधान,और भारी औद्योगिक क्षेत्रों में दुनिया भर में.
कीवर्डः HANJIU OMS कक्षा मोटर, भारी शुल्क हाइड्रोलिक मोटर, Danfoss OMS संगत, OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500, geroler कक्षा मोटर,डिस्क वाल्व हाइड्रोलिक मोटर, कम गति उच्च टोक़ हाइड्रोलिक मोटर, निर्माण मशीनरी हाइड्रोलिक मोटर, खनन उपकरण हाइड्रोलिक मोटर, हाइड्रोलिक मोटर स्पेयर पार्ट्स, कक्षीय मोटर सील किट
HANJIU OMS श्रृंखला उन्नत Geroler (जनरेटेड रोलर) गियर सेट डिजाइन एक सटीक डिस्क प्रकार वितरण वाल्व के साथ संयुक्त रोजगार,भारी कार्य के लिए कक्षीय हाइड्रोलिक मोटर के प्रदर्शन के लिए एक नया मानक स्थापित करने के बारे में. गेरोलर तंत्र पारंपरिक गेरोटर सिद्धांत का विकास है,रोटर के साथ एक रोलिंग संपर्क इंटरफ़ेस बनाने के लिए स्टेटर दांत जेब के अंदर बेलनाकार रोलर्स को शामिल करनाइस डिजाइन नवाचार के कारण प्रदर्शन में काफी लाभ होता हैः रोलिंग संपर्क रोटर और स्टेटर दांतों के बीच फिसलने वाले घर्षण को समाप्त करता है,मैकेनिकल पहनने में नाटकीय रूप से कमी और परिचालन जीवन का विस्ताररोलर तत्व एक बड़े संपर्क क्षेत्र पर भार वितरित करते हैं, जिससे मोर्टम ट्रांसमिशन क्षमता काफी अधिक हो जाती है।और Geroler निर्माण घटक विरूपण या दक्षता हानि के बिना चरम दबाव अंतर सहन करता है.
डिस्क प्रकार का वितरण वाल्व, आउटपुट शाफ्ट के साथ समाक्षीय रूप से लगाया जाता है, छोटे कक्षीय मोटर्स में पाए जाने वाले पारंपरिक स्पूल वाल्व की जगह लेता है।यह डिस्क वाल्व डिजाइन न्यूनतम रिसाव के साथ सटीक हाइड्रोलिक द्रव समय प्रदान करता है, अधिकतम दबाव और न्यूनतम गति पर भी इष्टतम आयतन दक्षता सुनिश्चित करता है। फ्लैट-डिस्क कॉन्फ़िगरेशन बेलनाकार स्पूल डिजाइनों की तुलना में बेहतर पहनने के प्रतिरोध प्रदान करता है,मोटर के विस्तारित सेवा जीवन के दौरान सटीक पोर्टिंग सटीकता बनाए रखनाडिस्क वाल्व को शाफ्ट असेंबली के साथ एकीकृत करने से बाहरी टाइमिंग तंत्र समाप्त हो जाते हैं और लगभग शून्य से अधिकतम नामित आरपीएम तक पूर्ण गति सीमा में विश्वसनीय संचालन सुनिश्चित होता है।
ओएमएस श्रृंखला के आवास को उच्च शक्ति वाले नोड्यूलर कास्ट आयरन से डाला गया है, जो ऑपरेशन के दौरान उत्पन्न उच्च आंतरिक दबावों को रोकने के लिए असाधारण संरचनात्मक कठोरता प्रदान करता है।प्रबलित शाफ्ट असर विशेष रूप से पर्याप्त रेडियल और अक्षीय भार को समायोजित करने के लिए आयाम हैंसभी शाफ्ट सील मानक और उच्च दबाव कॉन्फ़िगरेशन में उपलब्ध हैं,उच्च दबाव शाफ्ट सील (एचपीएस) विकल्प के साथ जो बाहरी नाली कनेक्शन की आवश्यकता के बिना 140 बार तक के निरंतर रिटर्न लाइन दबाव का सामना करने में सक्षम है.
ओएमएस, ओएमआर और ओएमएच श्रृंखलाओं के बीच पदानुक्रमित संबंध को समझना उपकरण डिजाइनरों को प्रत्येक अनुप्रयोग स्तर के लिए इष्टतम मोटर का चयन करने में सक्षम बनाता है।ओएमएस Danfoss संगत कक्षीय मोटर्स के भारी शुल्क चोटी का प्रतिनिधित्व करता है, संरचनात्मक और प्रदर्शन विशेषताओं के साथ जो OMR (मध्यम-कर्तव्य) और OMH (बड़े विस्थापन) दोनों परिवारों से काफी अधिक हैंः
● दबाव क्षमता: ओएमएस ओएमआर के लिए 140 बार और ओएमएच 200 के लिए 115 बार की तुलना में 175 बार (ओएमएस 80-160 मॉडल पर 205 बार तक) के निरंतर दबाव में गिरावट प्राप्त करता है,प्रति यूनिट विस्थापन के लिए काफी अधिक टॉर्क आउटपुट सक्षम करना
● इनलेट प्रेशर रेटिंगः ओएमएस के लिए अधिकतम इनलेट प्रेशर निरंतर 250 बार और ओएमएच के लिए 210 बार और ओएमएच के लिए 225 बार के मुकाबले 300 बार पीक तक पहुंचता है,सबसे अधिक मांग वाले हाइड्रोलिक सिस्टम में संचालन का समर्थन करना
● टॉर्क आउटपुटः निरंतर टॉर्क 226 एनएम (ओएमएस 80) से 870 एनएम (ओएमएस 315) तक होता है, जिसमें पीक टॉर्क 1,091 एनएम तक पहुंचता है, जो ओएमआर के अधिकतम 520 एनएम से बहुत अधिक है
● घुड़सवार के विकल्प: ओएमएस सबसे व्यापक घुड़सवार चयन प्रदान करता है जिसमें ई2, ई4, एफ6, रोम्बस, डब्ल्यू व्हील, ई2बी, एसपी स्क्वायर, डी सर्कल और ई स्क्वायर कॉन्फ़िगरेशन शामिल हैं।अतुलनीय स्थापना लचीलापन प्रदान करना
● शाफ्ट विकल्पः 25 मिमी, 32 मिमी, 25.4 मिमी, 31.75 मिमी बेलनाकार, एसएई 6 बी स्प्लिनेड, 14-डीपी स्प्लिनेड, कॉपर 1:10 और 1:8, और उप-शाफ्ट विकल्प
● असर क्षमता: ओएमएस शाफ्ट असर ऑर्बिटल मोटर परिवार में सबसे बड़े होते हैं, जिन्हें बिना किसी बाहरी समर्थन के सीधे ड्राइव वाले पहियों, ड्रमों और विंचों से अत्यधिक रेडियल भार सहन करने के लिए डिज़ाइन किया गया है
● पोर्ट कॉन्फ़िगरेशनः ओएमएस जी1/2 बीएसपी, एम22x1.5 मीट्रिक, 7/8-14 यूएनएफ ओ-रिंग बॉस और 1/2-14 एनपीटीएफ पोर्ट थ्रेड को जी1/4, एम14x1 के साथ समर्थन करता है।5, और 7/16-20 यूएनएफ निकासी बंदरगाह
HANJIU ओएमएस श्रृंखला में नौ विस्थापन मॉडल शामिल हैं जो 226 एनएम से 870 एनएम तक निरंतर टोक़ प्रदान करते हैं, प्रत्येक मॉडल को विशिष्ट भारी शुल्क अनुप्रयोग आवश्यकताओं के लिए इंजीनियर किया गया है।सभी नौ मॉडल विनिमेय गेरोलर गियर सेट तकनीक के साथ सामान्य डिजाइन वास्तुकला साझा करते हैं, डिस्क वितरण वाल्व और प्रबलित आवास निर्माण। उत्पाद रेंज को कॉम्पैक्ट हाई-स्पीड ड्राइव से लेकर सबसे बड़ी कम गति वाले ड्राइव तक भारी शुल्क अनुप्रयोगों को कवर करने के लिए संरचित किया गया है,उच्च टोक़ वाले संयंत्र:
| ओएमएस 80 | ओएमएस 100 | ओएमएस 125 | ओएमएस 160 | ओएमएस 200 | ओएमएस 250 | ओएमएस 315 | ओएमएस 400 | ओएमएस 500 |
| 80.5 सेमी3 | 100.5 सेमी3 | 126.3 सेमी3 | 160.8 सेमी3 | 200.9 सेमी3 | 252.6 सेमी3 | 321.5 सेमी3 | 401.9 सेमी3 | 476.5 सेमी3 |
निम्नलिखित तालिका में सभी HANJIU OMS श्रृंखला के कक्षीय मोटर्स के लिए सत्यापित प्रदर्शन विनिर्देश प्रस्तुत किए गए हैं। निरंतर रेटिंग सामान्य सेवा जीवन प्रत्याशा के साथ निरंतर संचालन को परिभाषित करती है।अंतराल वाली रेटिंग का उपयोग परिचालन चक्र के समय के 10% से अधिक नहीं होने वाले पीक भारों के लिए किया जाता है. पीक क्षमताएं प्रत्येक मिनट के अधिकतम 1% के लिए लागू होती हैं. सभी डेटा 50 °C पर ISO VG 46 खनिज हाइड्रोलिक तेल के साथ मापा जाता हैः
| मॉडल | डिस्प. | गति | गति | मोर्टार | मोर्टार | प्रेस करें. | प्रेस करें. | प्रेस करें. | प्रवाह | शक्ति |
| (cm3) | कं. | इंट. | कं. | इंट. | कं. | इंट. | चोटी | (एल/एम) | (किलोवाट) | |
| ओएमएस 80 | 80.5 | 810 | 1000 | 226 | 293 | 175 | 210 | 250 | 65 | 16 |
| ओएमएस 100 | 100.5 | 750 | 900 | 282 | 365 | 175 | 210 | 250 | 75 | 18 |
| ओएमएस 125 | 126.3 | 600 | 720 | 355 | 459 | 175 | 210 | 250 | 75 | 18 |
| ओएमएस 160 | 160.8 | 470 | 560 | 451 | 559 | 175 | 210 | 225 | 75 | 16 |
| ओएमएस 200 | 200.9 | 375 | 450 | 564 | 672 | 175 | 200 | 225 | 75 | 14 |
| ओएमएस 250 | 252.6 | 300 | 360 | 684 | 845 | 175 | 200 | 225 | 75 | 12.5 |
| ओएमएस 315 | 321.5 | 240 | 285 | 870 | 1032 | 175 | 200 | 225 | 75 | 11.5 |
| ओएमएस 400 | 401.9 | 190 | 230 | 813 | 1021 | 140 | 200 | 225 | 75 | 10.5 |
| ओएमएस 500 | 476.5 | 155 | 185 | 728 | 903 | 120 | 175 | 200 | 75 | 9 |
HANJIU OMS श्रृंखला पूरे उत्पाद रेंज में उत्कृष्ट दबाव क्षमता प्रदान करती है। मॉडल OMS 80 से OMS 250 के लिए अधिकतम निरंतर दबाव गिरावट 175 बार (20.5 एमपीए) तक पहुंचती है,ओएमएस 80-160 मॉडल के साथ 205 बार तक इस अंतराल क्षमता का विस्तारओएमएस 315 175 बार निरंतर 200 बार अंतराल के साथ बनाए रखता है, जबकि ओएमएस 400 और ओएमएस 500 क्रमशः 140 बार और 120 बार निरंतर प्रदान करते हैं, जो उनके बड़े विस्थापन को दर्शाता है,कम गति अनुकूलन.
अधिकतम परिचालन गति विस्थापन के विपरीत भिन्न होती है, OMS 80 के लिए निरंतर 810 आरपीएम से नीचे OMS 500 के लिए निरंतर 155 आरपीएम तक।अंतराल गति नामकरण इन सीमाओं को लगभग 20% तक विस्तारित करते हैंसभी मॉडल 5 से 10 आरपीएम की न्यूनतम स्थिर गति बनाए रखते हैं, जो सटीक पोजिशनिंग अनुप्रयोगों के लिए सुचारू क्रॉप ऑपरेशन सुनिश्चित करता है।
ओएमएस 100, 125 और 160 मॉडल के लिए निरंतर कार्य पर अधिकतम आउटपुट शक्ति 18 किलोवाट तक पहुंच जाती है, जो ओएमएस 500 के लिए 9 किलोवाट तक घट जाती है क्योंकि प्रदर्शन लिफाफा टॉर्क-प्रधान अनुप्रयोगों की ओर स्थानांतरित होता है।सभी मॉडल उच्च प्रारंभ टोक़ प्राप्त करते हैं, अधिकतम दबाव पर 85% से 90% नामित निरंतर टोक़ का औसत, पूर्ण भार के तहत विश्वसनीय स्टार्टअप सुनिश्चित करता है।अधिकतम स्वीकार्य इनलेट दबाव 250 बार निरंतर और 300 बार सीमा भर में शिखर तक पहुंचता है, 140 बार के निरंतर (ड्रेन लाइन के साथ) वापसी दबाव की क्षमता के साथ बंद सर्किट संचालन को सक्षम करता है।
HANJIU OMS सीरीज के कक्षीय मोटर्स (चुनिंदा क्षेत्रों में BMS/BM3 के रूप में भी विपणन किए जाते हैं) Danfoss OMS सीरीज के साथ सत्यापित आयामी और कार्यात्मक विनिमेयता प्राप्त करते हैं।निम्नलिखित क्रॉस-रेफरेंस तालिका प्रतिस्थापन के लिए प्रत्यक्ष मॉडल मानचित्रण प्रदान करती है, नवीनीकरण और नए उपकरणों का डिजाइनः
| हानजीयू | डैनफोस | HANJIU BMS | नोट्स |
| ओएमएस 80 | ओएमएस 80 | बीएमएस 80 | प्रत्यक्ष प्रतिस्थापन, सभी फ्लैंग्स और शाफ्ट |
| ओएमएस 100 | ओएमएस 100 | बीएमएस 100 | प्रत्यक्ष प्रतिस्थापन, सभी फ्लैंग्स और शाफ्ट |
| ओएमएस 125 | ओएमएस 125 | बीएमएस 125 | प्रत्यक्ष प्रतिस्थापन, सभी फ्लैंग्स और शाफ्ट |
| ओएमएस 160 | ओएमएस 160 | बीएमएस 160 | प्रत्यक्ष प्रतिस्थापन, सभी फ्लैंग्स और शाफ्ट |
| ओएमएस 200 | ओएमएस 200 | बीएमएस 200 | निर्माण और खनन के लिए लोकप्रिय |
| ओएमएस 250 | ओएमएस 250 | बीएमएस 250 | भारी सामग्री हैंडलिंग |
| ओएमएस 315 | ओएमएस 315 | बीएमएस 315 | अधिकतम टोक़ ओएमएस संस्करण |
| ओएमएस 400 | ओएमएस 400 | बीएमएस 400 | बड़े प्लेसमेंट वाले औद्योगिक |
| ओएमएस 500 | ओएमएस 500 | बीएमएस 500 | उपलब्ध सबसे बड़ा ओएमएस विस्थापन |
प्रत्येक HANJIU OMS मोटर को अधिकतम रेटेड दबाव के 1.5 गुना पर 100% हाइड्रोस्टैटिक दबाव परीक्षण से गुजरना पड़ता है, प्रदर्शन सत्यापन आउटपुट गति, टोक़ और आयतन दक्षता को मापता है,और आयाम निरीक्षण Danfoss OEM विनिर्देशों के साथ विनिमेयता की पुष्टि. माउंटिंग फ्लैंज ज्यामिति, शाफ्ट विन्यास, पोर्ट धागा विनिर्देश, और कुल परिधि आयाम Danfoss मानकों के अनुरूप सटीक रूप से हैं, प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन सुनिश्चित करते हैं।
Danfoss संगतता के अलावा, HANJIU OMS श्रृंखला के मोटर्स निम्नलिखित प्रमुख अंतरराष्ट्रीय ब्रांडों के लिए प्रत्यक्ष प्रतिस्थापन के रूप में कार्य करते हैंः
● एम+एस हाइड्रोलिक (बुल्गारिया) एमएस और एमएसक्यू श्रृंखला के भारी शुल्क वाले कक्षा मोटर
● ईटन चार-लिन 6000 सीरीज और एच/एमएफ सीरीज कम गति वाले उच्च टोक़ वाले मोटर्स
● पार्कर / व्हाइट ड्राइव WS और WR श्रृंखला पहिया मोटर्स
● एसएएम ब्रेविनी बीजीवी और बीजीडब्ल्यू श्रृंखला के भारी शुल्क वाले कक्षा मोटर
● बॉश रेक्सरोथ एमसीआर5 और एमसीआर10 श्रृंखला के रेडियल पिस्टन मोटर
● इंटरमोट एनएचएम और एनएएम श्रृंखला के बड़े कक्षीय हाइड्रोलिक मोटर
● लिंडे बीएमवी और बीएमएफ सीरीज़ के कक्षीय मोटर
HANJIU पूरे ओएमएस श्रृंखला के लिए वास्तविक प्रतिस्थापन घटकों की एक व्यापक सूची रखता है, जो निवारक रखरखाव कार्यक्रमों और क्षेत्र में मरम्मत कार्यों का समर्थन करता हैः
| भाग का वर्णन | HANJIU कोड | आवेदन |
| पूर्ण सील किट (मानक) | एसके-ओएमएस-एसटीडी | सभी ओएमएस मॉडल, मानक शाफ्ट सील |
| पूर्ण सील किट (HPS) | SK-OMS-HPS | सभी ओएमएस मॉडल, उच्च दबाव शाफ्ट सील |
| जेरोलर सेट (रोटर + स्टेटर + रोलर्स) | GS-OMS-XXX | मॉडल-विशिष्ट जेरोलर गियर सेट |
| डिस्क वाल्व / वितरक | DV-OMS-STD | मानक डिस्क वाल्व, सभी मॉडल |
| आउटपुट शाफ्ट (25 मिमी बेलनाकार) | OS-OMS-C25 | मानक शाफ्ट विकल्प |
| आउटपुट शाफ्ट (32 मिमी बेलनाकार) | OS-OMS-C32 | भारी-कर्तव्य शाफ्ट विकल्प |
| आउटपुट शाफ्ट (31.75 मिमी स्प्लिनेड) | OS-OMS-S6B | एसएई 6बी स्प्लिंट शाफ्ट |
| आउटपुट शाफ्ट (कॉपर 35 मिमी 1:10) | OS-OMS-T35 | सटीक युग्मन अनुप्रयोग |
| शाफ्ट सील (उच्च दबाव) | एसएस-ओएमएस-एचपीएस | 140 बार के वापसी दबाव की क्षमता |
| व्हील फ्लैंज गास्केट | एमएफ-ओएमएस-डब्ल्यू | डब्ल्यू प्रकार के पहिया माउंट फ्लैंज |
HANJIU OMS कक्षीय मोटर्स और मूल स्पेयर पार्ट्स का चयन उपकरण स्वामित्व जीवनचक्र के दौरान मापने योग्य आर्थिक लाभ प्रदान करता हैः
● मूल Danfoss उपकरण की तुलना में 35% से 55% तक अधिग्रहण लागत में कमी, सत्यापित समान प्रदर्शन और सेवा जीवन के साथ
● पूर्ण सील किट की प्रतिस्थापन लागत OEM के स्तर से 40% से 60% कम है, जिसमें सभी किट में सटीक रूप से मेल खाने वाले शाफ्ट सील, ओ-रिंग और गास्केट शामिल हैं
● विश्व स्तर पर 1 से 7 दिनों के मानक वितरण समय के साथ, महत्वपूर्ण आवश्यकताओं के लिए 24 घंटे आपातकालीन डिस्पैचिंग
● लगातार भागों की उपलब्धता, मोटर के सेवा जीवन का विस्तार और कम से कम डाउनटाइम के कारण स्वामित्व की कुल लागत में 25% से 35% की कमी
● अर्हता प्राप्त हाइड्रोलिक इंजीनियरों द्वारा निःशुल्क तकनीकी परामर्श, औसत प्रतिक्रिया समय 2 घंटे से कम
HANJIU OMS श्रृंखला के भारी शुल्क वाले कक्षा मोटर कई उद्योग क्षेत्रों में सबसे अधिक मांग वाले अनुप्रयोगों की सेवा करते हैं जहां अधिकतम टोक़, मजबूत असर क्षमता,और चरम परिस्थितियों में विश्वसनीयता साबित गैर-वार्तालाप योग्य आवश्यकताएं हैं.
निर्माण मशीनरी ओएमएस श्रृंखला के कक्षीय मोटर्स के लिए सबसे बड़ा अनुप्रयोग खंड का प्रतिनिधित्व करती है। विशिष्ट प्रतिष्ठानों में 13 से 35 टन की मशीनों के लिए हाइड्रोलिक खुदाई स्विंग ड्राइव शामिल हैं,पहिया लोडर की धुरी और बड़े जोड़ वाले लोडर्स के लिए पहिया ड्राइव, बैकहो लोडर लोडर आर्म और बाल्टी ड्राइव, सड़क रोलर ड्रम कंपन और प्रणोदन प्रणाली, कंक्रीट पंप ट्रक स्विविंग और बूम ड्राइव, क्रेन और हवाई कार्य प्लेटफॉर्म लिफ्ट और स्लीव तंत्र,और ड्रिलिंग रिग रोटेशन हेडओएमएस 125 से ओएमएस 250 मॉडल निर्माण अनुप्रयोगों में प्रमुख हैं, धूल में निरंतर ड्यूटी ग्राउंडमोविंग और सामग्री हैंडलिंग संचालन के लिए आवश्यक टोक़ और स्थायित्व प्रदान करते हैं,उच्च कंपन वाले वातावरण.
खनन कार्यों में हाइड्रोलिक घटकों को सबसे कठिन कार्य चक्रों के अधीन किया जाता है।छत bolter ड्रिल सिर और फ़ीड तंत्र, निरंतर खनिक काटने वाले सिर और कर्षण प्रणाली, सतह खनन उत्खनन उत्खनन मशीन और खोपड़ी स्विंग ड्राइव, स्टैकर-रिक्लेमर बूम लुफिंग और स्विविंग तंत्र,और बंदरगाह और टर्मिनल जहाज लोडर और अनलोडर ड्राइवओएमएस 250, ओएमएस 315, ओएमएस 400 और ओएमएस 500 मॉडल इन निरंतर भारी सामग्री हैंडलिंग अनुप्रयोगों के लिए आवश्यक भारी टोक़ आउटपुट प्रदान करते हैं, जो अक्सर दिन में 24 घंटे काम करते हैं,वर्ष में 365 दिन.
वन क्षेत्र में, ओएमएस मोटर्स पावर लॉग फॉरवर्डर और स्किडर विंच ड्राइव, हार्वेस्टर हेड रोटेशन और फीडर रोल सिस्टम, और डिलिम्बर आर्म एक्ट्यूएटर।कृषि अनुप्रयोगों में बड़े चारा कटाई मशीन हेडर और कर्नेल प्रोसेसर ड्राइव शामिल हैं, हार्वेस्टर रील और अनलोडिंग ऑगर सिस्टम, और बड़े पैमाने पर सिंचाई प्रणाली प्रणोदन को जोड़ती है।वाणिज्यिक मछली पकड़ने के जाल और लोंगलाइन खींचने वाले जहाज, डेक क्रेन रोटेशन ड्राइव, और पोर्स्ट रैंप और हैच कवर एक्ट्यूएटर।ओएमएस का उच्च रिटर्न दबाव सहिष्णुता (140 बार ड्रेनेज लाइन के साथ) इसे विशेष रूप से समुद्री बंद-लूप हाइड्रोलिक सिस्टम के लिए उपयुक्त बनाता है.
औद्योगिक अनुप्रयोगों में भारी कन्वेयर और बाल्टी लिफ्ट ड्राइव, रोटरी ड्रम मिक्सर और सीमेंट और खनिजों के लिए ब्लेंडर ड्राइव, बड़ी सूचकांक तालिका और पोजिशनिंग सिस्टम शामिल हैं,प्लास्टिक एक्सट्रूज़न और इंजेक्शन मोल्ड हैंडलिंग, स्वचालित निर्देशित भारी वाहन प्रणोदन, और इस्पात मिल सहायक उपकरण जिसमें कुल्ला टिल्टर और स्लैब टर्नर शामिल हैं।विशेष प्रतिष्ठानों में सुरंग ड्रिलिंग मशीन कटर हेड और प्रणोदन ड्राइव शामिल हैं, अपतटीय प्लेटफार्म क्रेन और लिंच सिस्टम, पवन टरबाइन ब्लेड पिच और याव ड्राइव, जल विद्युत बांध गेट एक्ट्यूएटर, और सैन्य वाहन टावर और हथियार प्लेटफॉर्म ड्राइव।ओएमएस 200 और ओएमएस 315 औद्योगिक भारी शुल्क अनुप्रयोगों के लिए सबसे अधिक विशिष्ट मॉडल हैं.
HANJIU टेक्नोलॉजी शिजियाज़ुआंग में एक अत्याधुनिक विनिर्माण सुविधा संचालित करती है जिसमें सटीक सीएनसी मशीनिंग केंद्र, स्वचालित गेरोलर गियर सेट उत्पादन लाइनें,कम्प्यूटरीकृत असेंबली स्टेशन, और व्यापक परीक्षण और सत्यापन उपकरण। गुणवत्ता प्रबंधन प्रणाली आईएसओ 9001: 2015 मानकों के अनुसार प्रमाणित है, यूरोपीय बाजारों में आपूर्ति किए जाने वाले सभी उत्पादों के लिए सीई मार्किंग अनुपालन के साथ।
● 100% हाइड्रोस्टैटिक दबाव परीक्षणः प्रत्येक ओएमएस मोटर को आवास की अखंडता, सील प्रदर्शन और रिसाव की अनुपस्थिति की पुष्टि करने के लिए अधिकतम नामित कार्य दबाव के 1.5 गुना दबाव परीक्षण किया जाता है
● प्रदर्शन सत्यापन: आउटपुट गति, टोक़ और वॉल्यूमेट्रिक दक्षता को प्रत्येक उत्पादन इकाई के लिए विशिष्टताओं की सहिष्णुता के अनुसार मापा और रिकॉर्ड किया जाता है
● आयाम सत्यापनः निर्देशांक मापने वाली मशीनों का उपयोग करके सटीक माप Danfoss OEM आयामों के साथ विनिमेयता की पुष्टि करता है
● सामग्री का पता लगाने की क्षमताः नड्यूलर कास्ट आयरन होल्डिंग्स, मिश्र धातु स्टील के शाफ्ट और पूर्ण बैच ट्रेसेबिलिटी के साथ योग्य आपूर्तिकर्ताओं से प्राप्त सटीक जेरोलर सेट
● वारंटी कवरः सामान्य परिचालन स्थितियों में सामग्री और कारीगरी में दोषों के खिलाफ 12 महीने की वारंटी
वैश्विक वितरण नेटवर्क अधिकृत डीलरों, OEM प्रत्यक्ष खातों और आफ्टरमार्केट वितरकों के माध्यम से 80 से अधिक देशों में ग्राहकों की सेवा करता है।रणनीतिक क्षेत्रीय गोदाम स्थान मानक आदेशों के लिए 1 से 7 दिनों के वितरण समय सुनिश्चित करते हैंगुणवत्ता, प्रतिस्पर्धी मूल्य निर्धारण और संवेदनशील सेवा के प्रति हानजियू की प्रतिबद्धता ने अंतरराष्ट्रीय निर्यात की मात्रा में लगातार दो अंकों की वार्षिक वृद्धि को प्रेरित किया है।
सही HANJIU OMS कक्षीय मोटर निर्दिष्ट करने के लिए एक व्यवस्थित इंजीनियरिंग प्रक्रिया का पालन करेंः
● चरण 1: आवेदन सेवा कारक सहित आवश्यक आउटपुट टॉर्क की गणना करें (आमतौर पर खनन और निर्माण उपकरण के लिए 1.5 से 2.0)
● चरण 2: उपलब्ध सिस्टम कार्य दबाव निर्धारित करें और मोटर दबाव रेटिंग पर्याप्तता की पुष्टि करें
● चरण 3: आवश्यक हाइड्रोलिक प्रवाह दर की गणना करें: Q = Vg x n / 1000 (L/min)
● चौथा कदम: जाँचें कि क्या गणना की गई रफ्तार, प्रवाह और दबाव मोटर के निरंतर कार्य करने के दायरे में हैं
● चरण 5: माउंटिंग फ्लैंज (E2, E4, F6, W, E2B, SP, D, या E), शाफ्ट का प्रकार (सिलेंडर, स्प्लिनेड या कॉपर) और पोर्ट कॉन्फ़िगरेशन चुनें
● चरण 6: अपेक्षित रिटर्न लाइन बैक प्रेशर के आधार पर शाफ्ट सील (मानक या उच्च दबाव एचपीएस) निर्दिष्ट करें
HANJIU प्रौद्योगिकी कई चैनलों के माध्यम से व्यापक तकनीकी सहायता प्रदान करती हैः विस्तारित व्यावसायिक घंटों के दौरान प्रत्यक्ष टेलीफोन परामर्श;ईमेल तकनीकी पूछताछ 2 घंटे के भीतर गारंटीकृत प्रतिक्रिया के साथ; पूर्ण तकनीकी प्रलेखन, जिसमें डेटाशीट, स्थापना पुस्तिकाएं, समस्या निवारण गाइड और डाउनलोड के लिए उपलब्ध हाइड्रोलिक स्केमाटिक आरेख शामिल हैं;जटिल चुनौतियों के लिए वीडियो तकनीकी सहायता और दूरस्थ नैदानिक सहायता; और प्रमुख OEM ग्राहकों और वितरण भागीदारों के लिए साइट पर फील्ड सेवा।तकनीकी सहायता दल में निर्माण मशीनरी में दशकों के संयुक्त अनुभव वाले योग्य हाइड्रोलिक इंजीनियर शामिल हैं, खनन उपकरण, कृषि प्रणाली, समुद्री हाइड्रोलिक और भारी औद्योगिक अनुप्रयोग।
HANJIU OMS श्रृंखला भारी शुल्क कक्षीय हाइड्रोलिक मोटर निर्माण, खनन, वानिकी, कृषि,समुद्रीओएमएस 80 से ओएमएस 500 तक नौ विस्थापन मॉडलों के साथ, जो 80.5 से 476.5 सेमी 3 तक ज्यामितीय विस्थापन प्रदान करते हैं, 870 एनएम तक निरंतर टॉर्क आउटपुट,पीक टॉर्क 1 पर,091 एनएम, अधिकतम दबाव गिरावट 175 बार (चयनित मॉडल पर 205 बार तक) और Danfoss OMS श्रृंखला के साथ पूर्ण आयामी विनिमेयता,HANJIU भारी शुल्क हाइड्रोलिक पावर ट्रांसमिशन आवश्यकताओं के पूरे स्पेक्ट्रम को संबोधित करता है.
Geroler गियर सेट तंत्र, डिस्क प्रकार वितरण वाल्व, प्रबलित आवास निर्माण, oversized शाफ्ट असर,और व्यापक माउंटिंग और शाफ्ट विकल्प ओएमएस श्रृंखला को सबसे बड़े और सबसे अधिक मांग वाले मोबाइल और स्थिर हाइड्रोलिक उपकरणों के लिए पसंद की मोटर के रूप में स्थान देते हैंव्यापक स्पेयर पार्ट्स उपलब्धता, प्रतिस्पर्धी जीवनचक्र लागत और संवेदनशील वैश्विक तकनीकी सहायता के साथ,HANJIU OMS कक्षीय मोटर्स ठोस मूल्य प्रदान करते हैं जो OEM प्रतिस्पर्धा को मजबूत करते हैं और दुनिया भर में सबसे चुनौतीपूर्ण उपकरण बेड़े के लिए परिचालन लागत को कम करते हैं.
[1] डैनफोस पावर सॉल्यूशंस. ओएमएस, ओएमटी और ओएमवी ऑर्बिटल मोटर्स तकनीकी जानकारी [151-1013]. 2011.
[2] डैनफोस पावर सॉल्यूशंस. ओएमएस तकनीकी डेटा और फ़ंक्शन आरेख [151F0500 से 151F0508 तक]. 2023.
[3] डैनफोस पावर सॉल्यूशंस. ओएमएस आयाम यूरोपीय और अमेरिकी संस्करण. 2023.
[4] सफेद ड्राइव उत्पाद. ओएमएस ऑर्बिटल मोटर तकनीकी जानकारी. 2025.
[5] शिजियाज़ुआंग Hanjiu Technology Co., Ltd. HANJIU OMS सीरीज ऑर्बिटल मोटर उत्पाद कैटलॉग. 2024.
[6] शिजियाज़ुआंग Hanjiu Technology Co., Ltd. मॉडल क्रॉस रेफरेंस गाइड: HANJIU OMS बनाम Danfoss, Eaton, M+S. 2024.
[7] आईएसओ 9001:2015गुणवत्ता प्रबंधन प्रणाली - आवश्यकताएं अंतर्राष्ट्रीय मानक संगठन
[8] दिशानिर्देश 2006/42/ईसी. मशीनरी निर्देश. यूरोपीय संसद और परिषद.
