उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वस्तु: | कम गति उच्च टोक़ मोटर | आवेदन: | सड़क निर्माण मशीनें |
|---|---|---|---|
| निकला हुआ: | पहिया निकला हुआ किनारा | शाफ़्ट: | 14T शाफ्ट |
| मटेरिया: | कच्चा लोहा | गारंटी: | 1 वर्ष |
| प्रमुखता देना: | क्रॉसओवर रिलीफ वाल्व के साथ हाइड्रोलिक व्हील मोटर,उच्च टोक़ वाली कम गति वाली हाइड्रोलिक मोटर,बीएमएसवाई100 हाइड्रोलिक व्हील मोटर |
||
उत्पाद विवरण:

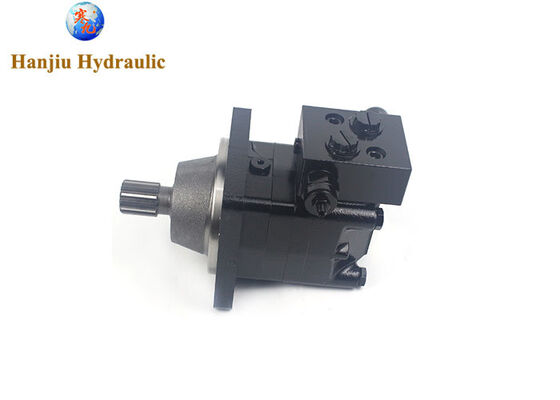

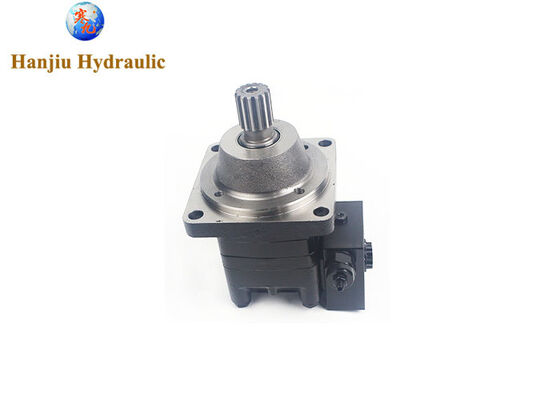

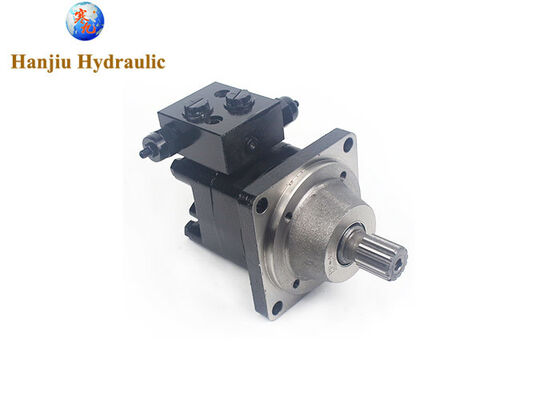

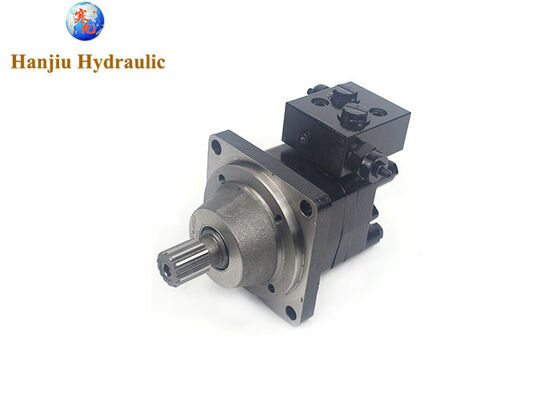

टाइप कोड बीएमएसवाई-100-डब्ल्यू-एफई-एस और एफवाईएसडी-15-एस
विवरण:
डिस्प्लेसमेंट: 100cc
फ्लैंज: व्हील फ्लैंज
शाफ्ट का आकार:शाफ्ट Ø31.75 ,स्प्लिन्ड की 14-डीपी12/24
पोर्ट का आकार: 7/8-14यूएनएफ
एफवाईएसडी वाल्व
प्रवाह दर: 60 लीटर
दबाव रेंज: 15 एमपीए
बीएमएसवाई मुख्य विनिर्देश:
| प्रकार | बीएमएसवाई 80 |
बीएमएसवाई 100 |
बीएमएसवाई 125 |
बीएमएसवाई 160 |
बीएमएसवाई 200 |
बीएमएसवाई 250 |
बीएमएसवाई 315 |
बीएमएसवाई 400 |
बीएमएसवाई 475 |
|
| ज्यामितीय विस्थापन (सेमी3 /आरईवी.) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | 475 | |
| अधिकतम गति (आरपीएम) | लगातार। | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 185 | 155 |
| अवर। | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 225 | 185 | |
| अधिकतम टॉर्क (एन·एम) | लगातार। | 225 | 290 | 365 | 485 | 586 | 708 | 880 | 880 | 910 |
| अवर। | 305 | 390 | 480 | 590 | 705 | 860 | 1000 | 980 | 990 | |
| अधिकतम आउटपुट (किलोवाट) | लगातार। | 16 | 18 | 18 | 18.1 | 18.1 | 18 | 17 | 11 | 9 |
| अवर। | 20 | 22 | 23 | 25 | 24 | 23.8 | 20.2 | 12 | 11 | |
| अधिकतम दबाव ड्रॉप (एमपीए) | लगातार। | 20.5 | 20.5 | 20.5 | 21 | 21 | 20 | 20 | 16 | 14 |
| अवर। | 27.5 | 27.5 | 27.5 | 26 | 25 | 25 | 24 | 19 | 15 | |
| चरम | 29.5 | 29.5 | 29.5 | 28 | 27 | 27 | 26 | 21 | 17.5 | |
| अधिकतम प्रवाह (एल/मिनट) | लगातार। | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| अवर। | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| अधिकतम इनलेट दबाव (एमपीए) | लगातार। | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| अवर। | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| वजन (किलो) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 13.2 | 14.3 | |
* निरंतर दबाव: मोटर को लगातार संचालित करने का अधिकतम मान।
* रुक-रुक कर दबाव: प्रति मिनट 6 सेकंड में मोटर को संचालित करने का अधिकतम मान।
* चरम दबाव: प्रति मिनट 0.6 सेकंड में मोटर को संचालित करने का अधिकतम मान।
एक हाइड्रोलिक विशेषज्ञ या हानजिउ से संपर्क करें। अपनी सभी हाइड्रोलिक मोटर समस्याओं का समाधान करें।
सही हानजिउ ओएमएस ऑर्बिटल मोटर को निर्दिष्ट करना एक व्यवस्थित इंजीनियरिंग प्रक्रिया का पालन करता है:
● चरण 1: आवेदन सेवा कारक सहित आवश्यक आउटपुट टॉर्क की गणना करें (आमतौर पर खनन और निर्माण उपकरण के लिए 1.5 से 2.0)
● चरण 2: उपलब्ध सिस्टम वर्किंग प्रेशर निर्धारित करें और मोटर प्रेशर रेटिंग की पर्याप्तता की पुष्टि करें।
● चरण 3: आवश्यक हाइड्रोलिक फ्लो रेट की गणना करें: क्यू = वीजी एक्स एन / 1000 (एल/मिनट)
● चरण 4: सत्यापित करें कि गणना की गई गति, प्रवाह और दबाव सभी मोटर के निरंतर ड्यूटी लिफाफे के भीतर आते हैं।
● चरण 5: माउंटिंग फ्लैंज (ई2, ई4, एफ6, डब्ल्यू, ई2बी, एसपी, डी, या ई), शाफ्ट प्रकार (बेलनाकार, स्प्लिन्ड, या टेपर्ड), और पोर्ट कॉन्फ़िगरेशन का चयन करें।
● चरण 6: अपेक्षित रिटर्न लाइन बैक प्रेशर के आधार पर शाफ्ट सील (मानक या उच्च-दबाव एचपीएस) निर्दिष्ट करें।
